interrupteur

[Invité crapouille]

Salut a tous

je cherche un module qui puisse faire interrupteur pour un eclairage maquette, commandable de la radio mais avec une alimentation separé pour l'eclairage ( pour ne pas pomper sur celle de reception !)

J'aimerais savoir si ca existe et ou le trouver ?

merci

[freddo17 3]

Salut,

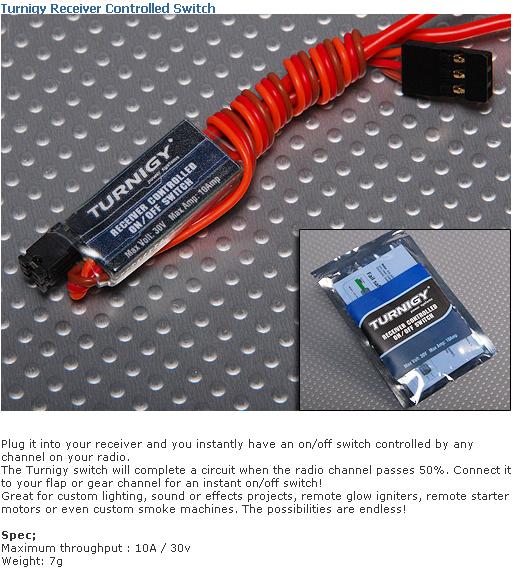

j'avais acheté ça pour me permettre d'éteindre mon allumage électronique à distance, ça devrait peut être faire l'affaire en ce qui te concerne.

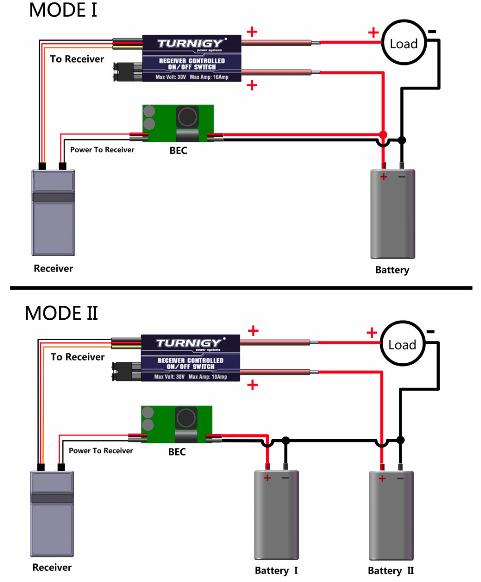

Avec des exemples de câblage

Ma foi si ça peut t'aider un peu.

A+FRED

[Invité]

Hello!

Si ton éclairage est à LED, ton accu ne risque pas de se décharger trop vite: une led consomme entre 10 et 50 mA: un accu de 1000mAh te permet d'en alimenter 4 puissantes, pendant 5 heures.

Si tu ne trouves pas ton bonheur en modules à alim séparée, tu peux mettre un 2eme accu sur ce module:

- tu débranches le + de la voie qui vient du récepteur, et le remplace par le + de cet accu dédié

- tu relies ensemble les - des deux accus, et le tour est joué

Bons vols.

PS: Freddo a répondu en mm temps que moi: ce que j'explique correspond au deuxième branchement!

[wareck 9]

salut

j'ai un montage dans mes reserve de plans...

Une puce programmable, qui pilote un relai.

Le relai permet de couper ou d'alimenter un circuit externe

prix de reviens:

Puce:1,50€

Relai 5v primaire/12volts secondaire:1€

Transistor:0,15€

resistance:0.17€

bref en gros 3 à 5€

L'utilisation:

Brancher le module sur une voie de la radio.

Mettre la voie à 0, puis la voie à 100 pour etaloner la commande.

à 0 le relai est coupé

à 100% le relai est activé

[Invité crapouille]

merci pour ces bons renseignements ...

j'avais effectivement trouvé des interrupteurs mais je voulais une alimentation independante pour pouvoir faire fonctionner l'eclairage en 7,4 volts ( alors que le recepteur est en 4,8 ou 6 volts ) et j'avoue je suis une vrai bille en electronique et electricité ...

Wareck ton systeme m'interesse mais je suis incapable de le fabriquer ... si tu peux m'en faire un moyennant remuneration je suis ok

a+

[wareck 9]

pas de soucis

J'ai juste besoin d'un tout petit delai...

Je commande le relai en premier et ensuite je fait le montage

En fonction des arrivages, les relais n'ons pas les mêmes dimensions ou la dispositions de pattes change.

Avec ce montage, le circuit alimenté par le relais et completement isolé du circuit de réception.

On peut en théorie, même piloter du 220 volts par la radio.

Il suffit d'avoir un relai qui "bascule" avec du 5 volts d'un coté et qui encaisse du 220v de l'autre.

le cirucit dois faire 1,5 cmx 3cm,2 cm bref un petit recepteur quoi...

Si mon revendeur local à le relai en stock, je te le fait ce week-end sinon il sera pret en millieu de semaine.

[Invité crapouille]

genial et un grand merci je t'envoi un MP

a+

[wareck 9]

Voila j'ai reçu les composants, réalisation ce week-end

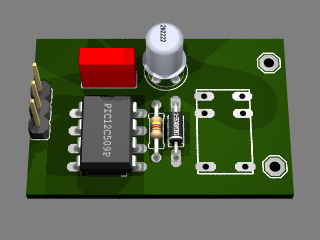

en attendant, voici la modélisation 3d du circuit...

Pour te donner un ordre d'idée, la puce fait 1cmx0,7cm et la prise de gauche , c'est pour une prise futaba.

Il manquie le relai, qui fait 1 cm de haut...

[Invité crapouille]

salut ,

genial je ne pensait pas que ce serait si petit ! bravo pour la modélisation 3d du circuit et encore merci pour l'inter. je n'ai toujours pas tes coordonnees !

a+

Serge

[shadok17 0]

Bonjour,

sur ma maquette de Bell 230 Vario, j'utilise avec satisfaction 2 modules 2voies à mémoire commercialisés par CONRAD:

Kit Interrupteur deux canaux ref 23 49 23 49 à 12,40€ piéce en kit (1/2 heure de montage).

Ils fonctionnent chacun sur une voie du récepteur.

A plus....

[mike 120]

salut,

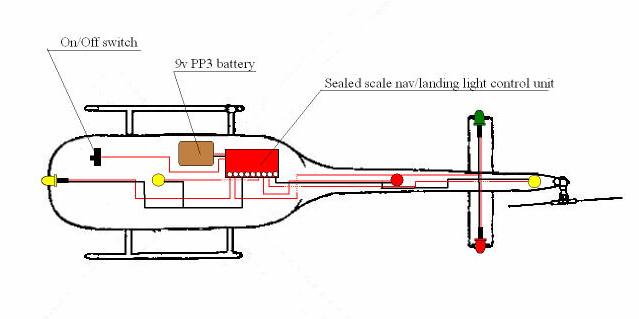

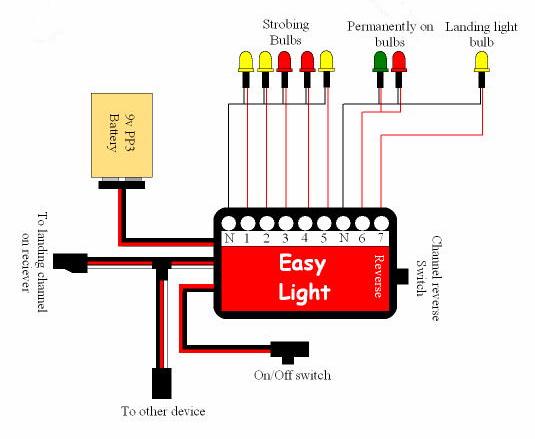

ici : http://www.rclighting.net/rc_lighting_12_002.htm

"single switch"

tu peux visiblement utiliser une alim séparée.

[mike 120]

je confirme:

[wareck 9]

voila le montage est fini

je posterais une photo et une video après manger...

@+

[wareck 9]

Voici le circuit réel, la video arrive...

[wareck 9]

Voici la video:

-Usy2dZk7lU

bon désolé pour la qualié...

Comme je disais ,avec ce module, on peut piloter n'importe quoi derriere le relai:

-moteur "tout ou rien" ou "on off"

-treuil

-lampe

-un autre relai plus gros pour encaisser plus de courant

ect...

je suis en train de bidouiller un treuil de planeur pour un gars du club.

Avec sa radio, il appuie sur un bouton pour lancer le planeur...

Voila A+

[Invité crapouille]

bravo pour cette realisation c'est du beau boulot .... fais moi signe ...

a+

[wareck 9]

Je t'ai envoyer un mail...

Je fini le mode d'emploi et c'est pret à etre expédié

[nanar 679]

Bonjour wareck ,

Super ta réalisation,c'est ce que je recherche,un truc simple,ne range pas le fer a souder ! peux tu me faire deux kits?

D'avance merci !

Cdlt

Nanar

[wareck 9]

Oui pas de souci, j'ai deja un kit d'avance, je tire le typon et je te fait ça...

[nanar 679]

Bonsoir Wareck,

Super, des que c'est prêt ,tu me fais signe !

Amicalement

Nanar

[wareck 9]

La premiere commande pour fredouille est parti, pour la seconde commande (nanar) les plaquettes sont faites, j'attend les relai qui devraient arrivés demain

[nanar 679]

Salut wareck,

Ok ,c'est quand tu veux !!! y a pas le feu........

Cdlt

Nanar

[Invité crapouille]

salut

Un grand Merci a Olivier pour cette realisation, j'ai recu le module aujourd'hui il fonctionne a merveille !

travail super propre et une notice en prime ....

a+

[wareck 9]

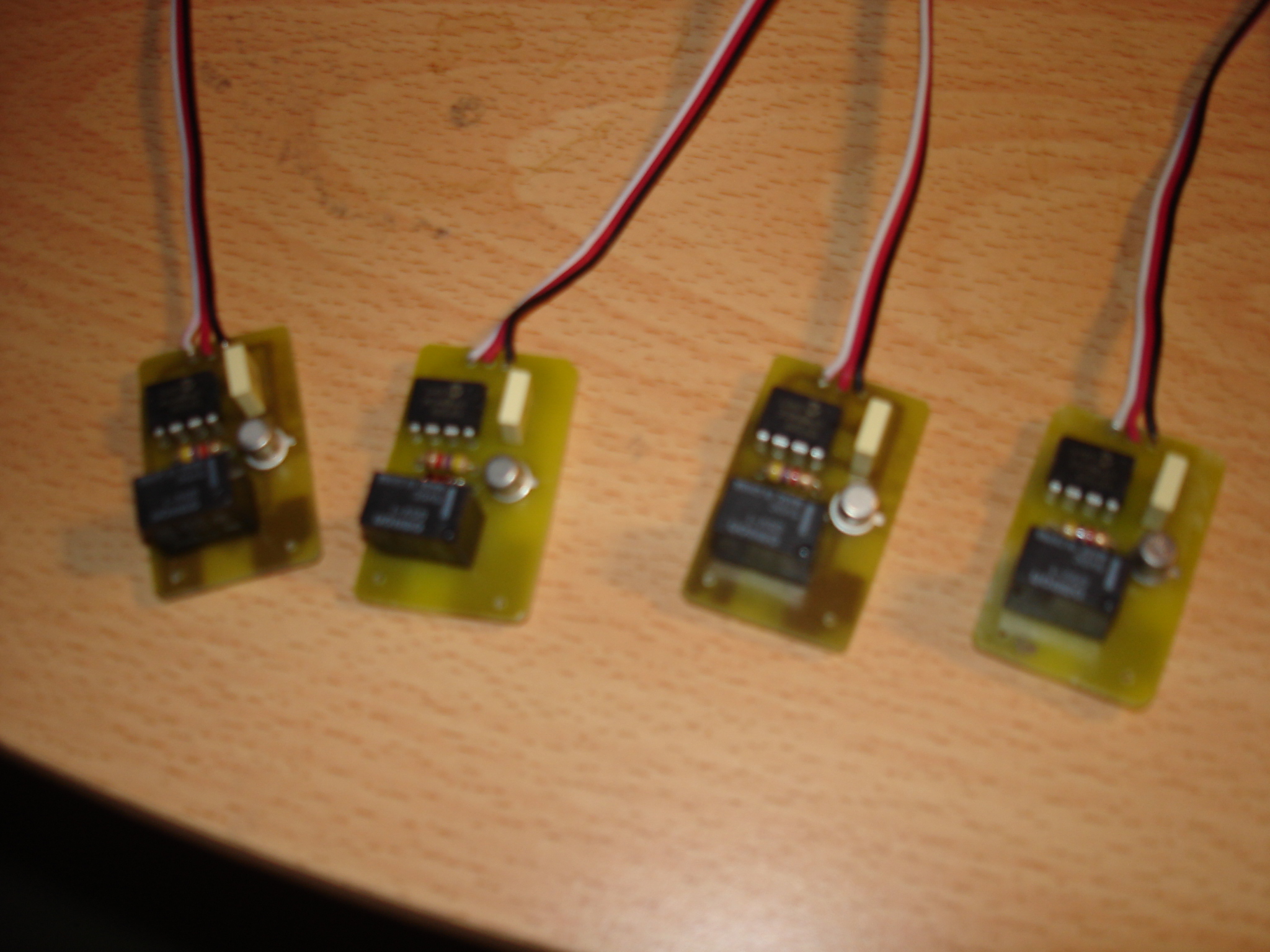

Bonne nouvelle, j'ai enfin reçu mes composants...

Les modules sont pret à être livrés

[nanar 679]

Bonsoir Wareck,

Super, peux tu m'en vendre deux?,dit moi comment procéder..........(payement et envoie)

A+

Nanar
