Mode H1 étrange

[CG2 0]

Bonjour à tous,

J'ai peu d'expérience des hélicoptères RC et j'aurais besoin d'aide.

J'ai un vieil hélicoptère T2M HM5-10 Pro.
La télécommande est une WK-2402

Il s'agit d'un hélicoptère contra-rotatif dont le rotor du bas est relié au plateau cyclique.
Le plateau cyclique a 2 servos pour contrôler son inclinaison.

Mon problème est que ces servos ne sont pas dans le sens du mouvement (à 6h00) et le sens latéral (à 9h00), mais qu'ils sont décalés de 45° vers l'arrière.
Il y en a un à 4h30 et l'autre à 7h30.

Quand je connecte la télécommande et que je me mets en mode H1, ça ne fonctionne pas.
Quand je veux augmenter l'angle de tangage, il faudrait que les 2 servo agissent mais bien entendu 1 seul le fait.

Cela fonctionne quand j'incline la stick droite de la télécommande à 45°, çad que la plateau cyclique s'incline comme pour aller tout droit.
Mais il devrait normalement aller à 45°

Il faudrait une sorte de mixage que j'imagine devoir se faire au niveau de la télécommande mais je ne trouve pas comment régler ça.

Merci d'avance !

[steph66 228]

Il me semble que c'est normal, et qu'il y a un déphasage mécanique de 45° entre le plateau cyclique et les pales du bas ?



Tu aurais des photos de l'hélico ?

[CG2 0]

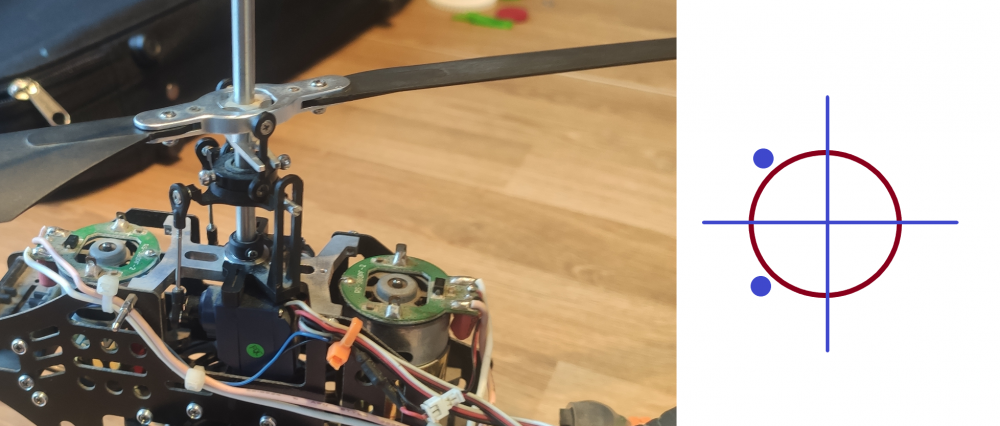

Voici une photo.

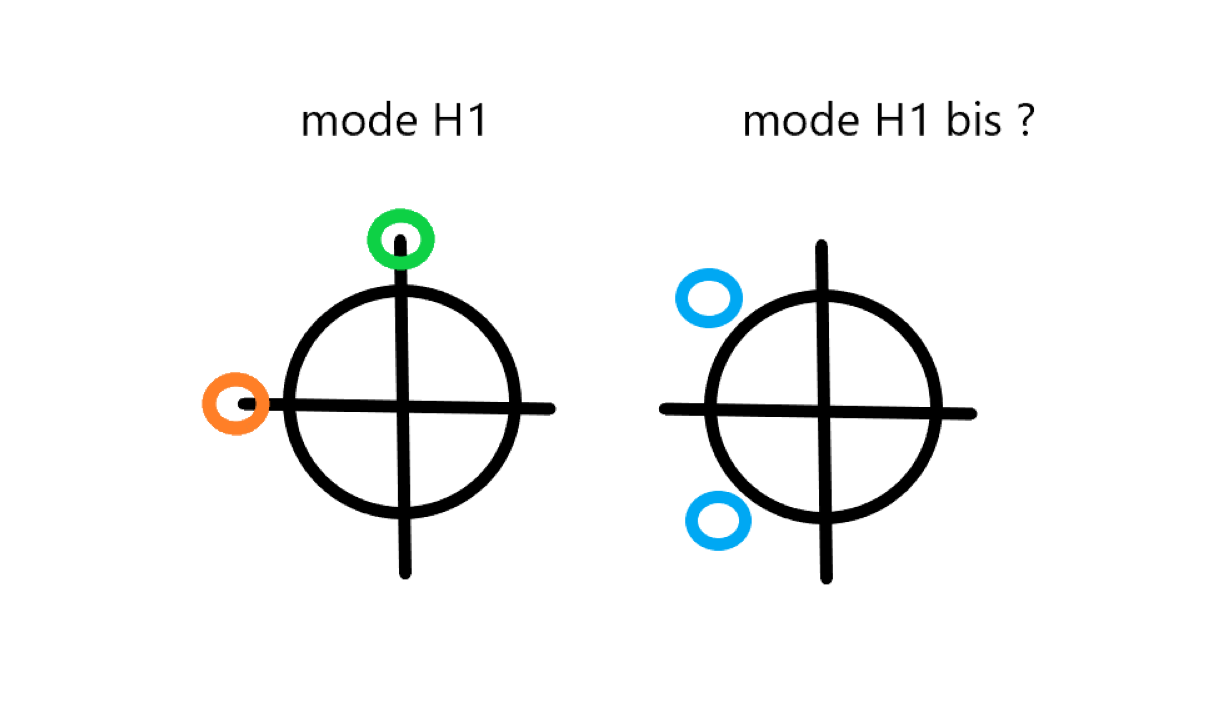

Pour le mode H1, il me semble qu'ils sont à 0° et 90°

Et pour le mode H3, tous les 120° (?).

[hotelbravo13 58]

Bonsoir, je viens de contrôler sur un hélico similaire qui traîne au fond d'un placard, c'est du H1. Il a sur le rotor supérieur une barre stabilisatrice à 45° aussi, ceci doit expliquer cela.

Le servo de tangage est droite, le roulis à gauche et c'est normal que le plateau ne travaille pas dans l'axe de la machine.

Vu le risque minime avec ça, tu essaies de décoller doucement et voir ce qui se passe. En birotor il va de toute façon pas aller très loin

Bon vols

Daniel

[CG2 0]

Bonjour,

Merci pour vos réponse.



J'ai essayé de décoller en le tenant en main.

Quand je veux aller tout droit avec la télécommande, l'hélico part à 45°

Et quand je donne une direction à -45° avec la télécommande, il va tout droit.

Quand je donne une direction à 45°, il part à 90°

etc.



Ca me semble correspondre à la logique. Pour partir vers l'avant, il vaut abaisser le plateau cyclique vers l'avant.

Ici, comme les servos sont décalés de 45°, ils devraient agir tous les 2 pour que le plateau descende. Mais un seul agit...





[hotelbravo13 58]

Normal si tu le tiens à la main, laisse-le voler et regarde ce qui se passe

[CG2 0]

Quand il vole il se produit la même chose...



Pour ordonner d'aller vers l'avant, la télécommande joue sur le servo orange.

Si les servo's de l'hélico sont comme pour le "mode H1", la plateau cyclique s'incline devant et il avance.

Si l'hélico est comme le mien, le plateau cyclique s'incline vers le côté gauche et il part de travers.

Pour le faire aller tout droit, je dois pousser le manche de la télécommande à 45° pour que les 2 servo's s'inclinent. Et alors il part tout droit.



C'est un réglage de la télécommande mais je n'ai vu ça nulle part...



[jeanpaulrivoire 28]

Bonjour,



Est ce bien la bonne telecommande ? Car j'ai vu qu'il etait livré avec la WK 408 .





Erreur de ma part c'est le RX qui est 408 !!!!!

Modifié le 1 février 2021 par jeanpaulrivoire

[hotelbravo13 58]

H1 signifie que chaque commande est gérée par un seul servo. Un pour le tangage, un pour le roulis. Ca n'a rien à voir avec les mouvements du plateau qui eux sont dictés par la géométrie des commandes.

Le mode H1 décalé de 45° est très fréquent parce qu'il permet d'avoir des tiges de commandes verticales. C'est aussi le cas sur beaucoup d'hélicos grandeur.

Sur ces birotors, le plateau est en effet décalé de 45° et la barre stabilisatrice aussi. Ca doit voler comme ça. J'ai remis en route le mien pour m'en assurer et c'est ok.

La radio doit être en mode H1, le manche de profondeur commande le servo de droite, le manche d'aileron commande le servo de gauche.

As-tu modifié quelque chose au niveau de la tête supérieure et de la barre stabilisatrice ?

[jeanpaulrivoire 28]

Bonsoir,



As tu essayes de decaler d'1/4 de tour les petites bielettes sur le cyclique ?
