long jet ranger funkey 600

[Sebdenice 20]

bonjour a tous

j'en arrive à un point où je vais devoir faire le train de mon long jet

pour le cintrage des tubes pas de soucis je vais le faire en alu

par contre avez vous une idée de comme faire l'assemblage des arceaux et patins

je pense le faire en tube de 6 ou 8 mm à avoir

mais il n'existe pas de té à ma connaissance dans ce diamètre

merci d'avance

photos à suivre bientôt

seb

[helico33 289]

Bonsoir Sebdenice,



Pour les té, plusieurs solutions:

 - il existe des raccords pour les tuyauteries d'arrosage (goutte à goutte); on en trouve en matière plastique (nylon ?) chez castomerlin.....Il faut un peu fouiller pour trouver le bon diamètre.

 - dans un morceau d'alu, on perce 2 trous au diamètre voulu, perpendiculaire l'un à l'autre. A la lime (donc à l'huile de coude......) on peaufile le profil extérieur.

- impression 3D.



A+



Patrick



[Pisler 690]

Seb,

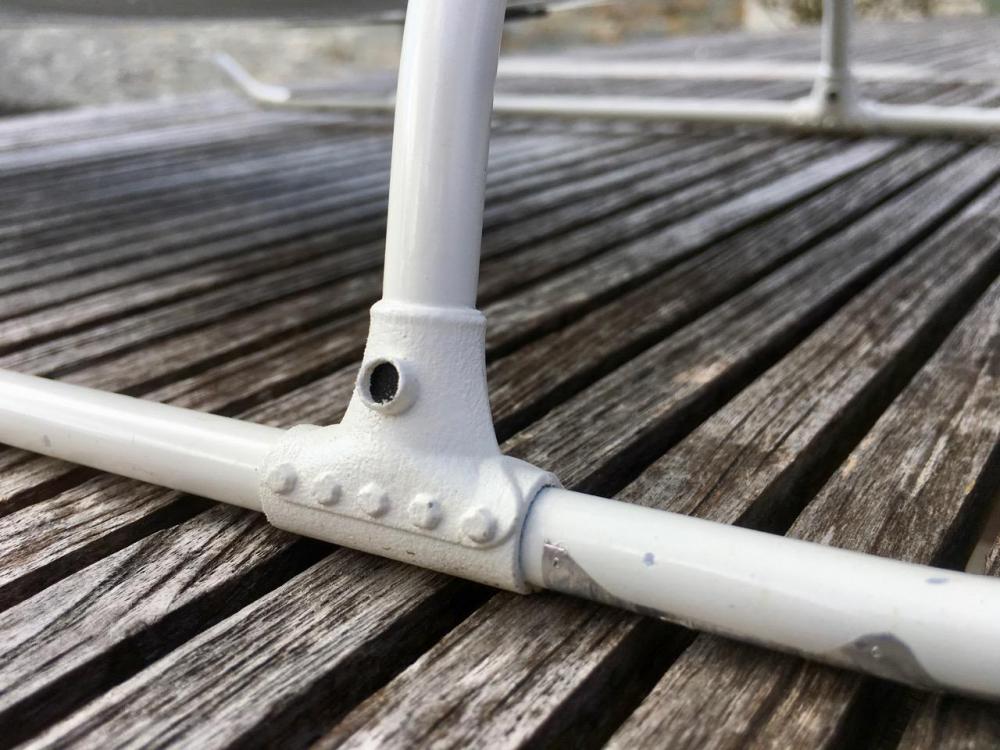

Pour info le train de ma Gazelle est monté avec ça, imprimé en 3D.



Si tu veux je peux te modéliser les tiens.

Patrick

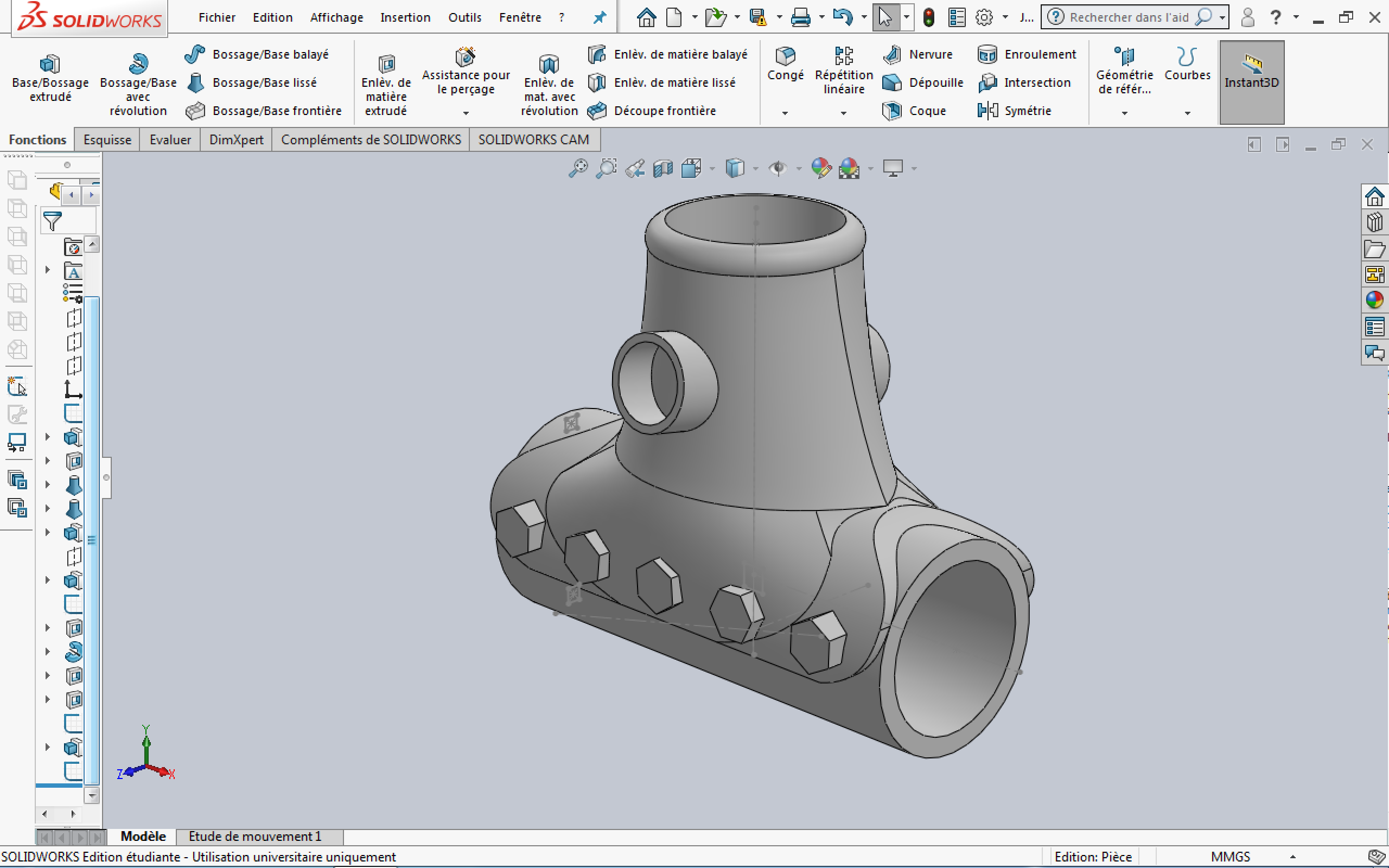

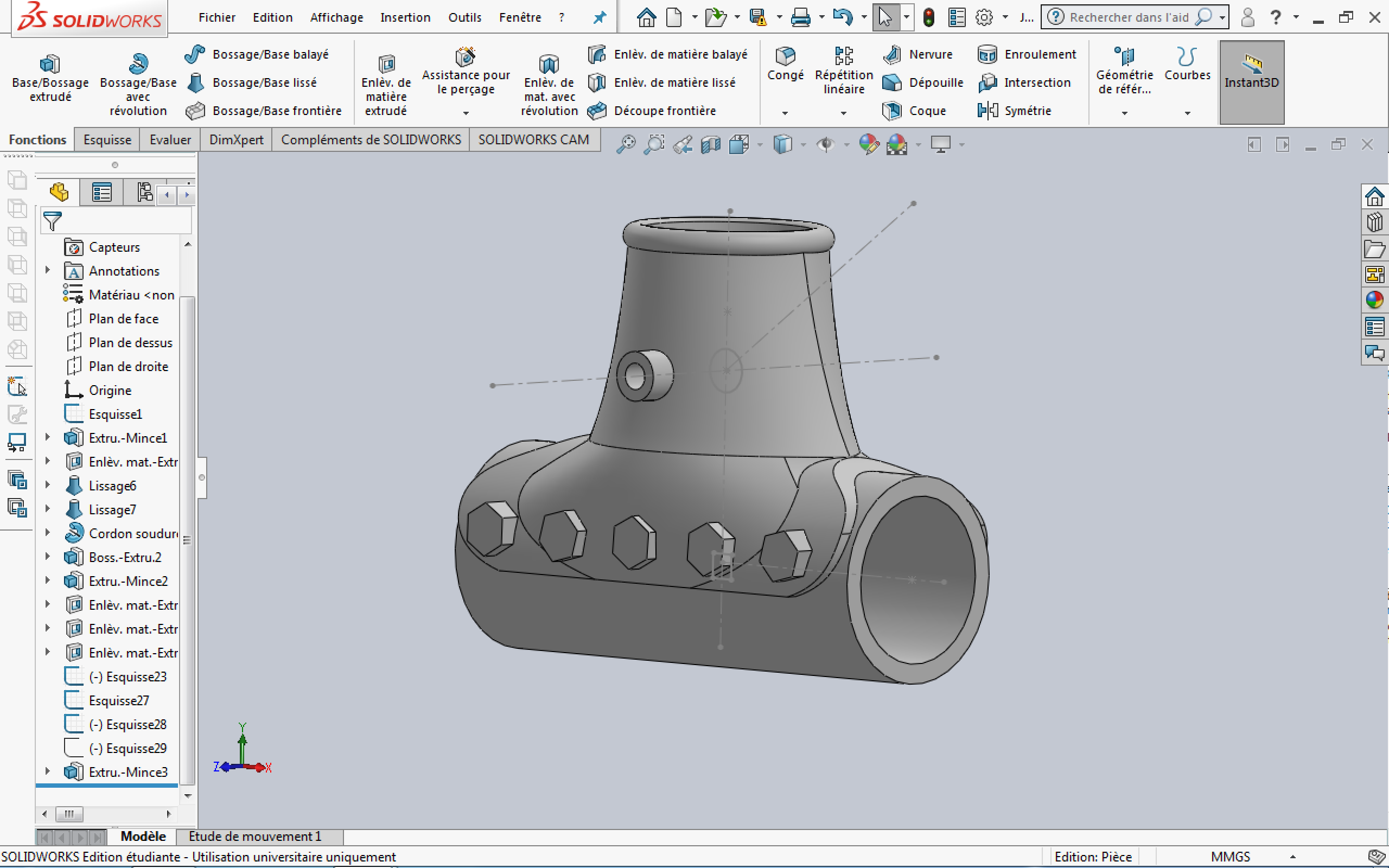

[Jeanjean 42]

Superbe, j'ai pu constater ton tallent !

Mais Solidworks, faut vraiment maitriser...



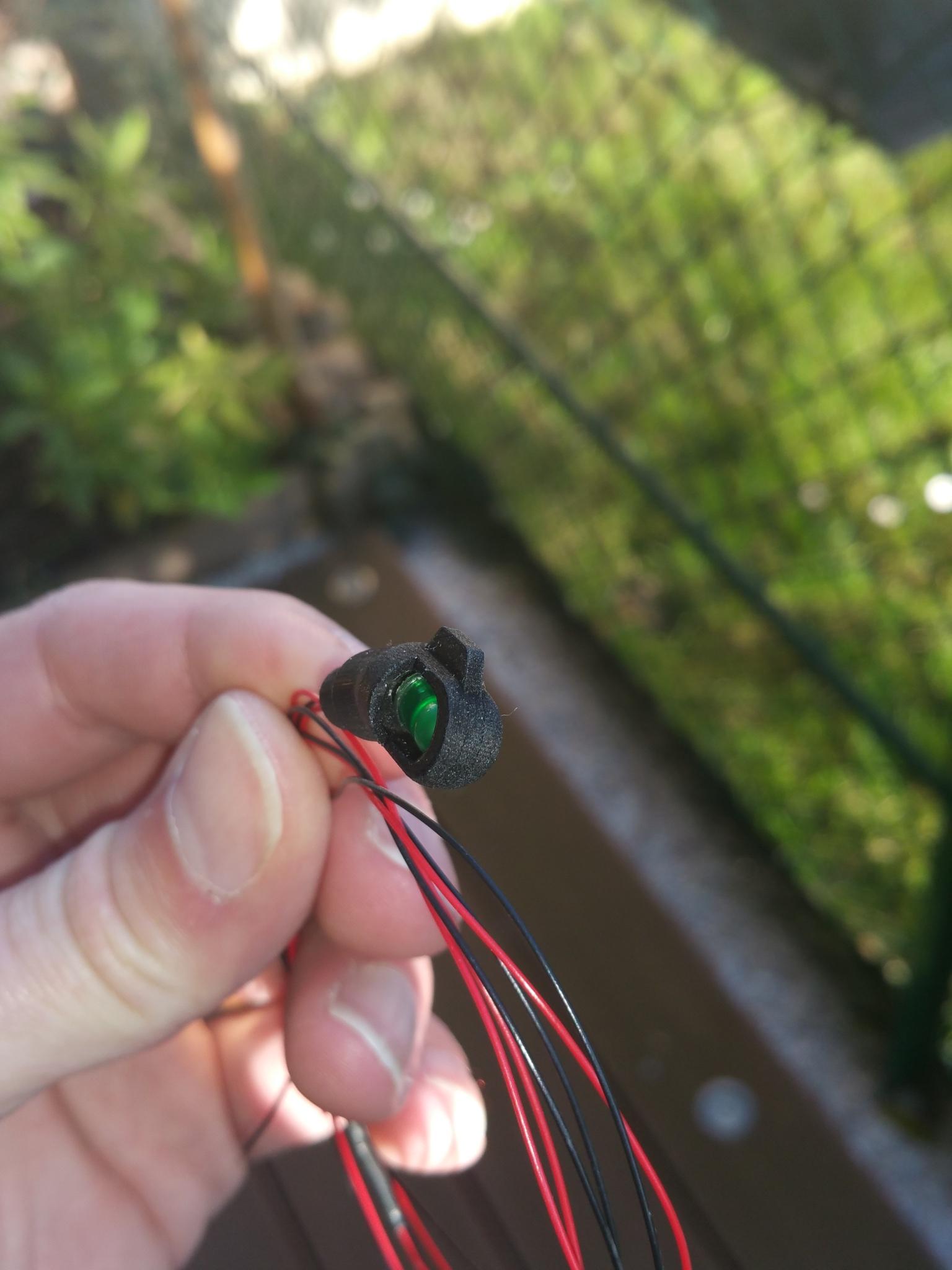

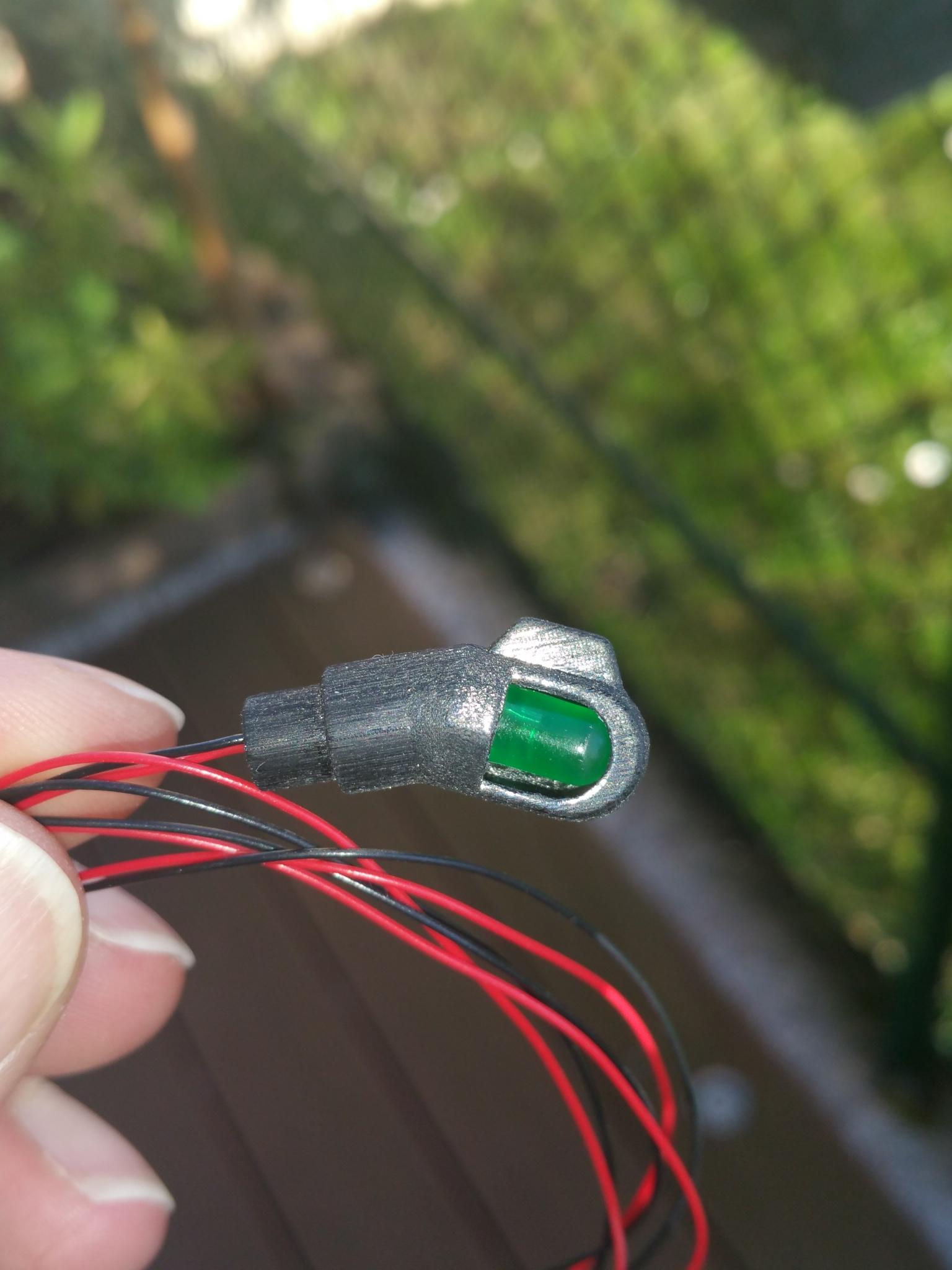

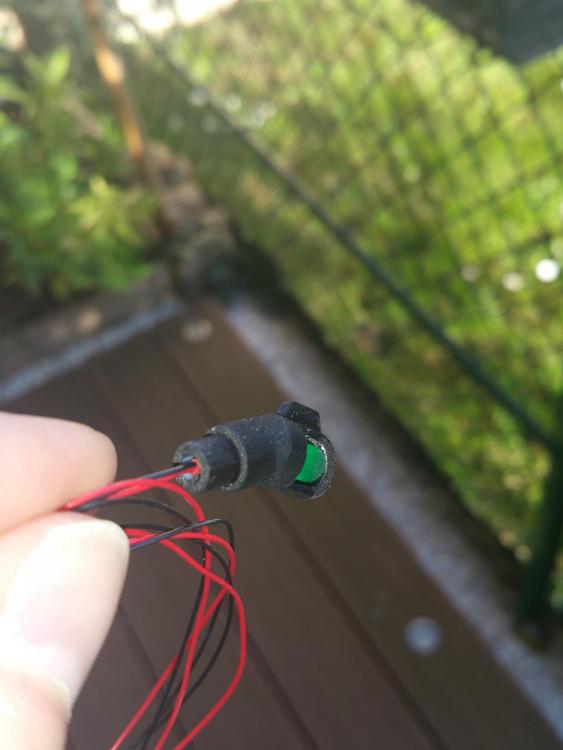

Ton oeuvre finalisé par votre serviteur:

















Modifié le 30 mars 2019 par Jeanjean

[Pisler 690]

Donne moi tes cotes je te fais ça.



Patrick

[sebastien.roux.505 0]

Salut a tous et merci pour vos conseils
Je vais regarder un peu sur le grandeur comment c est.
Merci Patrick je n avais pas pensé que ça puisse être assez résistant j ai pourtant plusieurs 3d depuis 6 ans lol
Je vais voir ça si j ai besoin je me permettrais de t embeter

Envoyé de mon SM-G950F en utilisant Tapatalk

[steph66 228]

Ca peut être une pièce imprimée en 3D qui recouvre le raccord entre tes tubes, normalement ce n'est pas la pièce imprimée seule qui assure la connexion des tubes.

Modifié le 31 mars 2019 par steph66

[Pisler 690]

Steph,

En ce qui me concerne sur ma Gazelle les tés de fixation sont 100% en impression 3D (pas de raccord cuivre) et le patin est percé pour que la jambe y rentre + Epoxy.



Patrick



[sebastien.roux.505 0]

Genial Patrick
C est pour quel diamètre de tube ?
Aurais tu la gentillesse de partager le fichier

Envoyé de mon SM-G950F en utilisant Tapatalk

[Pisler 690]

Voilà (pdf en pièce jointe), et je peux le modifier si nécessaire.





Patrick

Jonction jambe train AR pour assemblage.PDF

[Sebdenice 20]

j'ai prevu du tube de 8mm est ce ton cas ?

[Pisler 690]

Je t'ai mis le fichier PDF avec les cotes dans mon dernier post, c'est du 10mm, mais je peux modifier.



Patrick

[Sebdenice 20]

je viens de verifier et en 10 mm tout compte fait ce serait parfait

donc si tu as le stl de ton fichier je suis preneur

merci d'avance

seb

[Pisler 690]

Le voilà.



Jonction jambe train AR pour assemblage.STL

[Sebdenice 20]

merci pisler

[phil500 32]

Bonjour à Tous,



Je me lance dans le montage d’un BELL 206 FUNKEY 550…. Celui-ci est livré sans le train, c’est en option chez eux et bien sûr je ne l’ai pas vu en commandant…. 😑

Bref… je vais donc le fabriquer et en surfant sur le forum je suis tombé sur ce post et la jonction des patins conçue par PISLER, c’est du très beau travail et merci pour le partage…. J’ai récupéré le fichier STL et me mettre à la tache dans les prochaines semaines….. 🚧🧰

Je vis joints les photos du projet…  🚁


[phil500 32]

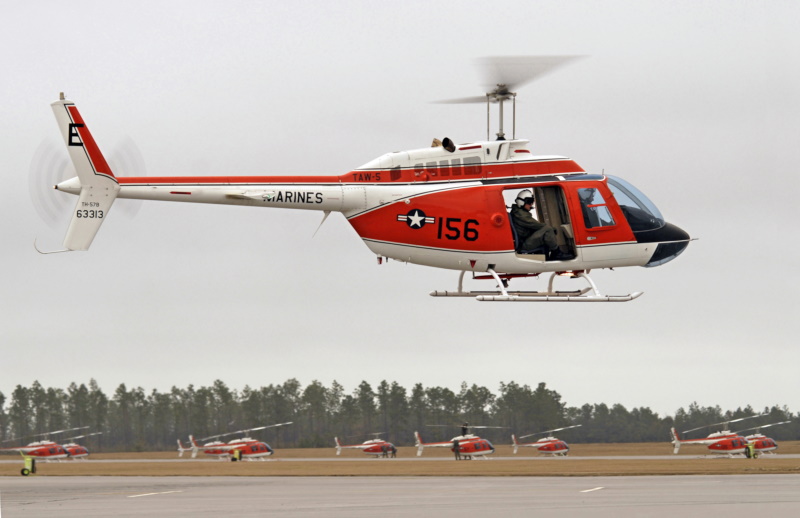

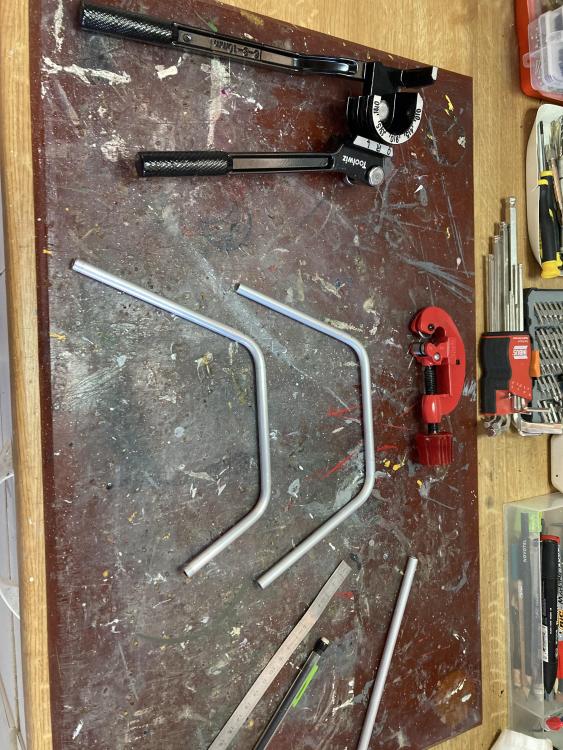

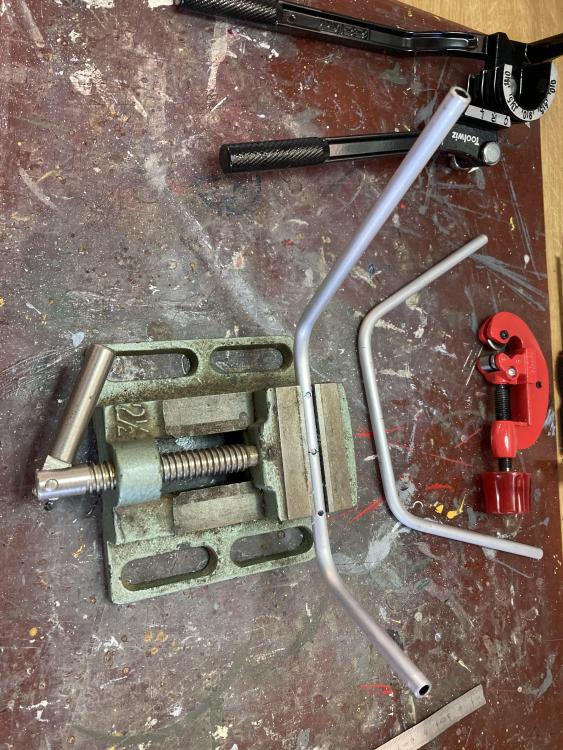

J’ai debuté la fabrication du train, budget d’une vingtaine d’Euros… 😃

🚧🧰🚁

[phil500 32]

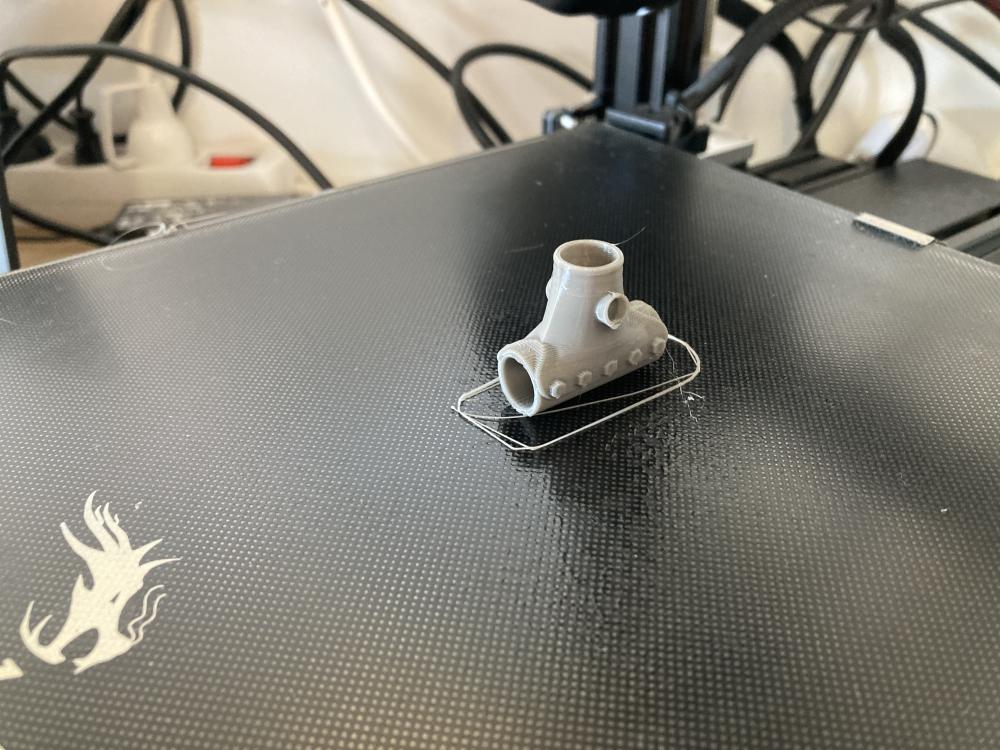

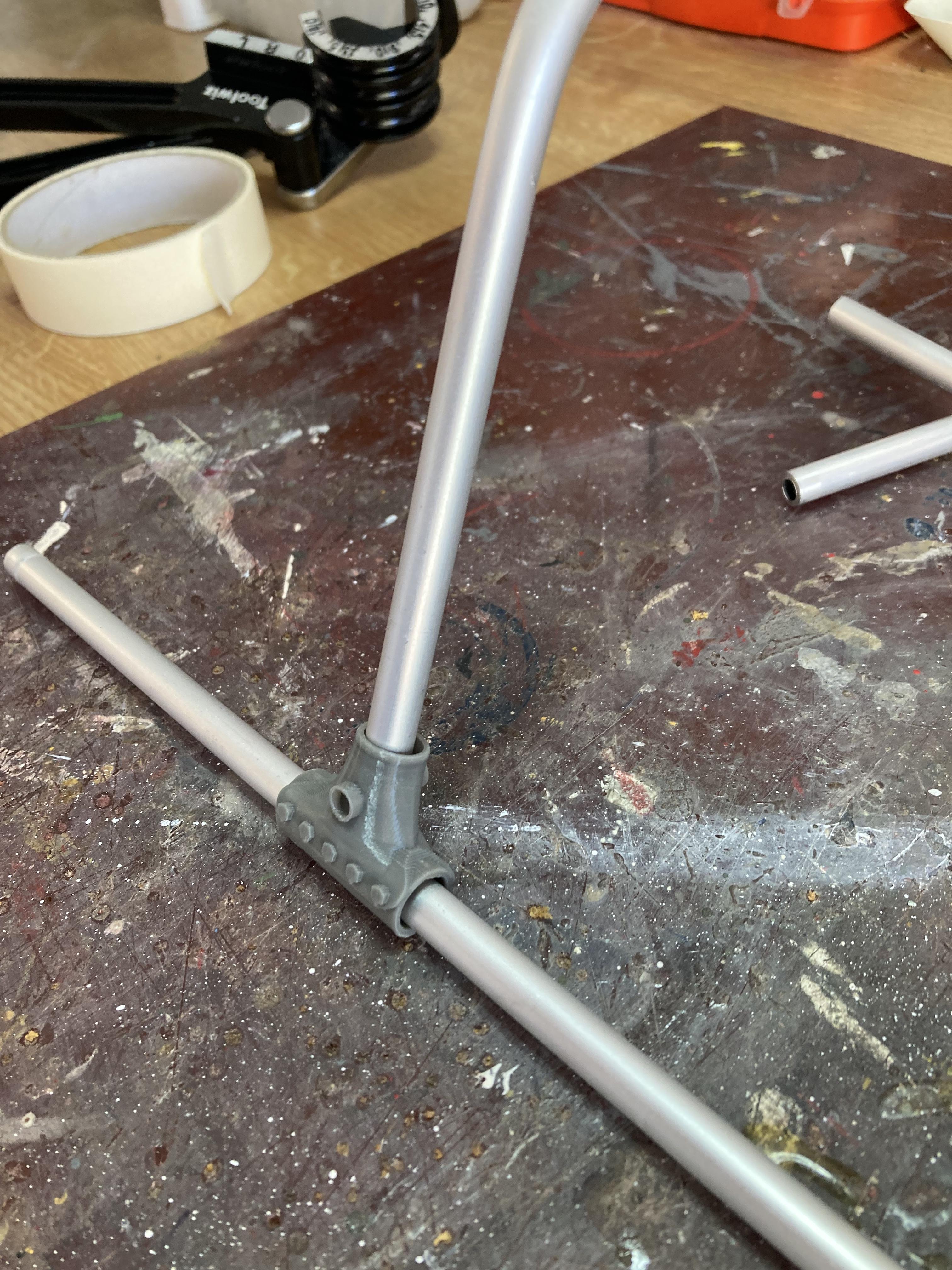

Suite en impression 3D, les prochaines seront à l’échelle…. 😄



encore un grand merci à PISLER.. 👌

[phil500 32]

A l’échelleAvec un peu de #gras# pour le collage 😁



[Simon 500 187]

Salut,



c'est un piéce qui assure la liaison entre le patin et l'arceau ou juste décorative ?

il me semble qu'il y a encore un peu trop de jeu / épaisseur de colle, perso j'aurai réduit un peu plus ^^

[phil500 32]

C’est prévu pour injecter la colle , celle-ci assurera un bon collage et centrage de l’ensemble… 🤞

[phil500 32]

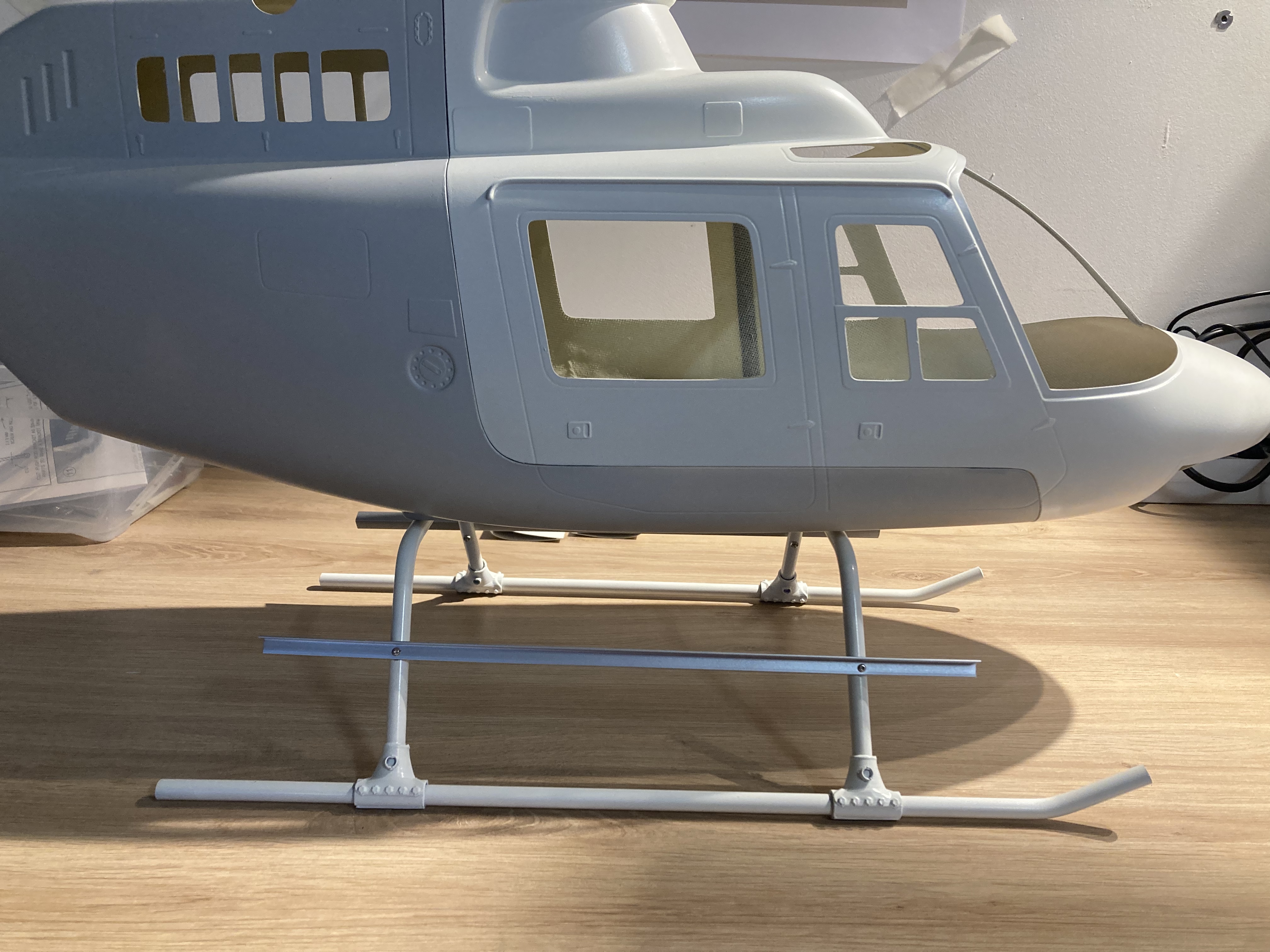

Le Job avance…. 😃

[phil500 32]

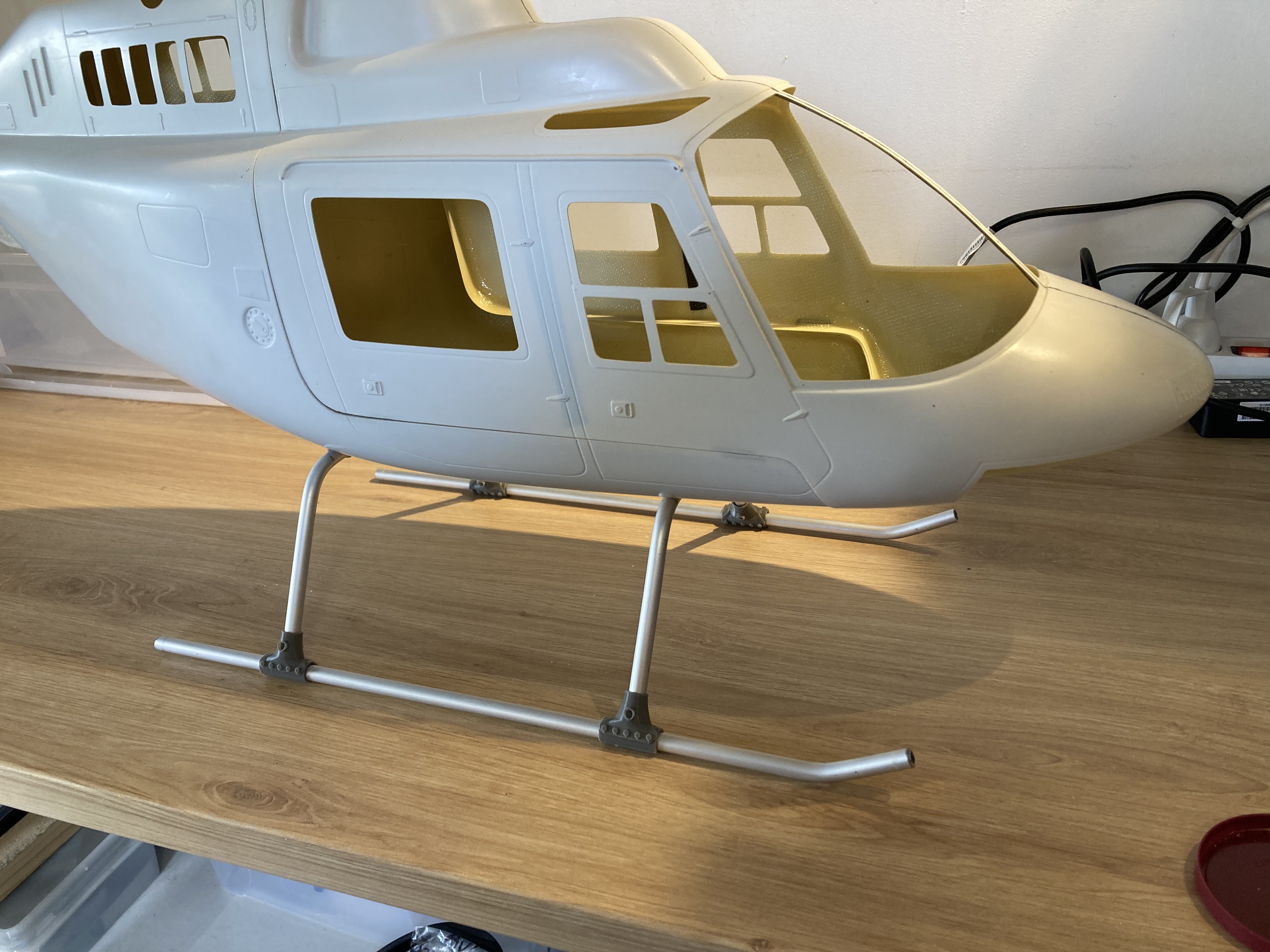

In progress… 🚧 j’attends ma mécanique, un Trex 550 L, pour info sur ce fuselage FUNKEY CLASSE 30, tout est indiqué sur la notice pour CETTE mécanique…👌
