Ma Gazelle électrique Gigi

[Stef 69]

Ok, merci

Et la masse au final ? tu es sous les 5kg ?

Quand je vois les pièces du poste de pilotage de ta maquette avec les pièces imprimée 3D, ça me fait rêver !

Je n'en suis pas encore là, mais va falloir que je m'y mette un jour...



[Burny 608]

salut les gazellistes,



pour le tunnel, de mémoire, je l'ai coupé sur la moitié de la largeur pour que ça rentre, et cette coupure est recollée au niveau d'un des 3 renforts en CTP. Pour le collage, epoxy lente, ce qui m'a permis de faire le collage complet correctement avant que ça ne prenne.



ma gazelle pèse 6,5 kgs, mais je ne suis pas une référence en terme de poids.



cordialement

[Stef 69]

Merci Olivier de tes infos.

Pour le tunnel je fais de même ! Je pense qu'il n'y a pas d'autre solution !

Sinon ça avance, je suis sur le fénestron en attendant son moteur et la mécanique qui devrait arriver d'ici peu... (trex600 électrique).

Pour la tête du tien, tu est comment ?

Tripale (tête Align, j'ai vu sur ton post) et quels pales, rapports de réduction, moteur, contro...)

Merkiii !

[Burny 608]

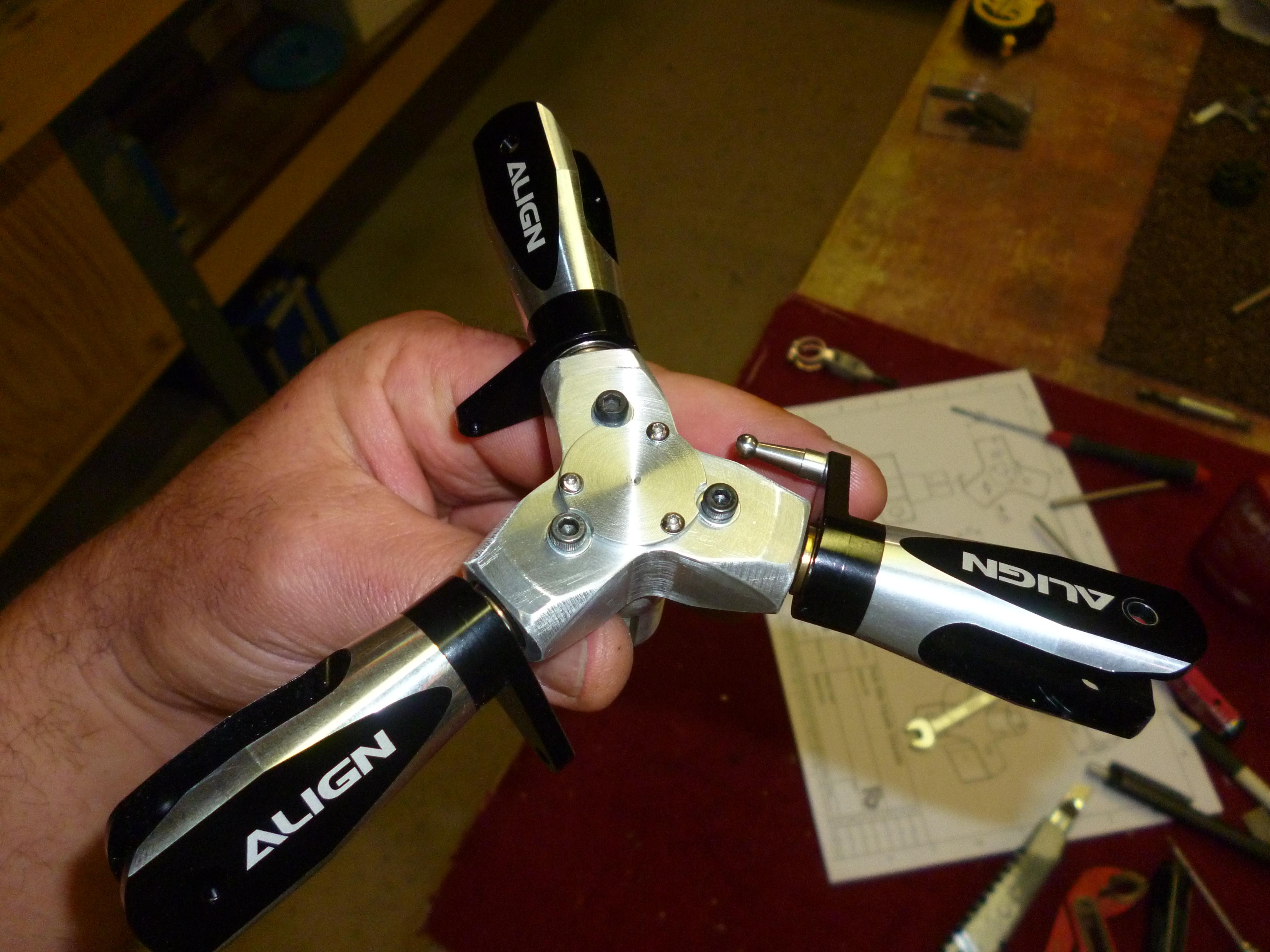

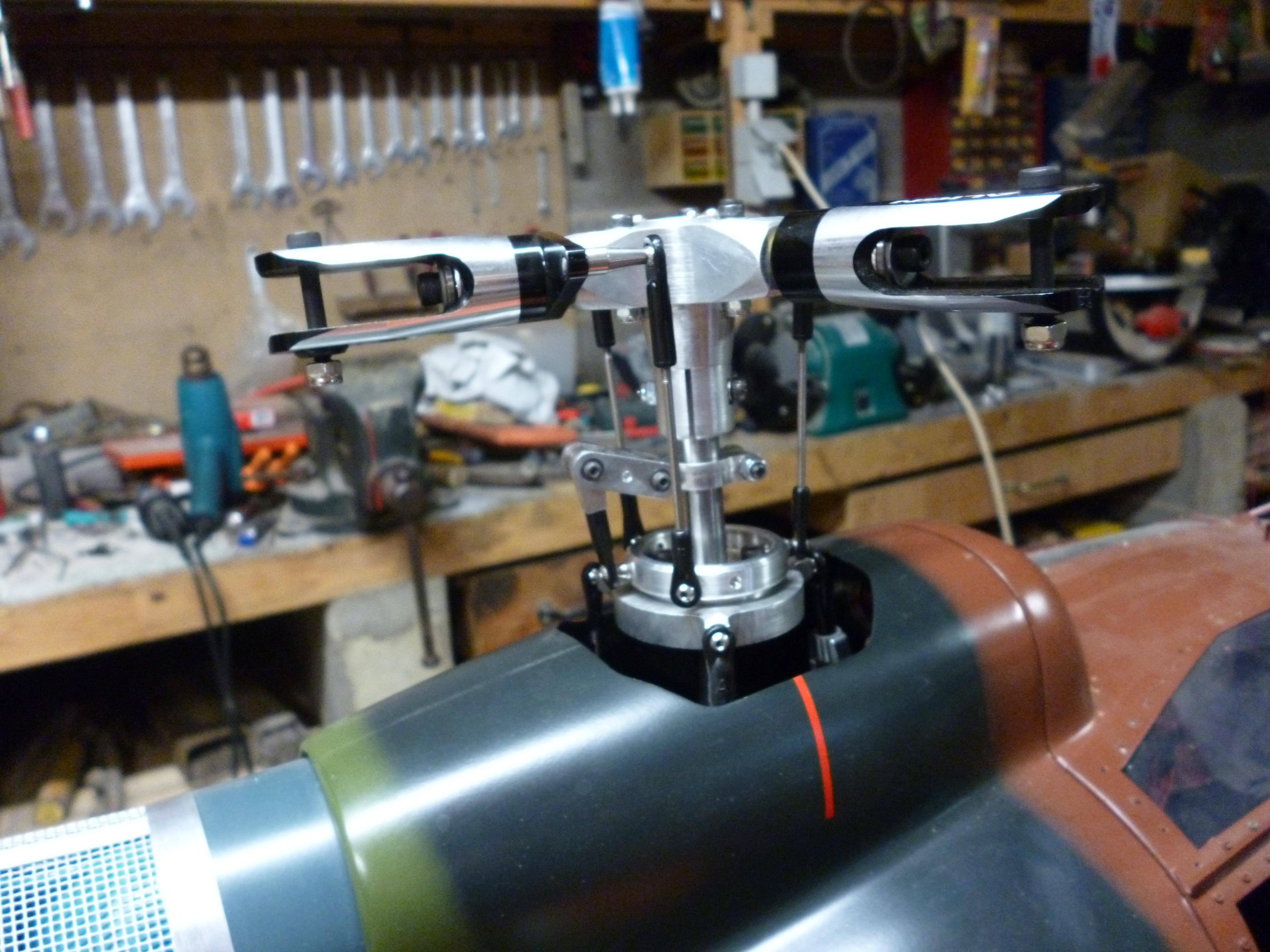

tête tripale perso, juste les pieds de pales qui sont des align. les pales sont des helitec 640 mm profil S :  http://www.heli-scale.fr/index.php?id_product=522&controller=product&id_lang=2











rapport de réduction je ne sais plus, mais je tourne à 1440 trs/mn à 80% d'efficience, couronne hélicoidale 188 dents, pignon 11 ou 12 ou 13 je ne sais plus, moteur hypérion 1100 kV, batterie 6S (2x3S en fait en série sous plancher du cockpit), controleur YGE 120 LV pour moteur principal, et contro align 35P pour fenestron, moteur turnigy D3530/10 1400 kV pour le fenestron, 4 servos MKS DS1210 en 6V et module bavarian demon 3X (machine pas trop saine avec le beastx)





et pour finir, fenestron perso (conception et réalisation entièrement perso) à pas variable et donc à vitesse de rotation constante





Modifié le 29 décembre 2018 par Burny

[Pisler 690]

Il y a 15 heures, Stef a dit :

Ok, merci

Et la masse au final ? tu es sous les 5kg ?

Quand je vois les pièces du poste de pilotage de ta maquette avec les pièces imprimée 3D, ça me fait rêver !

Je n'en suis pas encore là, mais va falloir que je m'y mette un jour...



En ce qui me concerne je suis à 5,4 kg.

Patrick

[Stef 69]

Salut à tous



Tout d'abord bon réveillon pour ce soir et excellente année 2019.



J'ai un peu pu bosser ces derniers jours grâce à vos conseils  sur la bestiole au niveau de l'arrière en attendant la mécanique et le moteur du fénestron qui ne devront pas tarder.



Voici qq photos de l'avancement de travaux.

J'ai réalisé mon support moteur en ctp 3mm multiplis, que je vais renforcer avec une fibre carbone.

Et ça devrait être assez rigide je pense ! On verra bien !



Place aux images...



Modifié le 31 décembre 2018 par Stef

[Pisler 690]

Salut Stef,

Ça prend tournure 👍

Tu ne compte pas mettre un vis à chaque équerre sur la partie tunnel au cas ou le collage viendrait à lâcher dans le temps ?



Patrick

[Stef 69]

Salut Patrick



Oui, je vais voir...

Les équerres sont en sandwich entre le tunnel et le renfort en bois. Le tous collé à l'époxy !



Sinon comment as tu fait tes stabs ? Comme Olivier (pales recoupé) ou bien ?

Et leur fixation ?

Merci !

Modifié le 1 janvier 2019 par Stef

[Stef 69]

Salut



Burny, peux tu me donner ton équipement (moteur/ESC) plize ;o)

Merkiiii



[Pisler 690]

Salut Stef,

J'ai mis un peu de temps à répondre mes voilà.

Pour le stab j'ai utilisé un beau de pale de 600 que j'ai fixé avec rond carbone.



Patrick

[Stef 69]

Salut Patrick



Ah oui, ça rends vraiment bien avec les rivets !

Ils sont fait à la colle blanche ?

Sinon la fixation du stab est elle assez rigide ?



Pour le châssis du 600, j'ai le même que le tien. Je ne le trouve pas très rigide au niveau de la fixation du train (embase genre plastique avec 4 petite pattes pour la fixation sur les couples du fuso.). Tu n'as rien renforcé à part les plaques alu au niveau du haut du fuso ?



Désolé de ces questions... 😏

[Pisler 690]

Salut Stef,

Oui rivets fait avec de la colle blanche et une seringue.

Pour ce qui est de la fixation du stab, j'ai aucun problème de vibration, de mémoire maintenant ce n'est pas un tube mais un jonc de carbone.

Pour la fixation du chassis, effectivement avec pour unique points de fixations en bas ça reste trop souple, il faut impérativement fixer le haut des flancs au fuselage, je te ferais une photo dans la semaine.



Patrick

[Stef 69]

Salut

Un pote m'a passé un moteur BL600MX de 1220kv. Le diamètre de l'arbre est de 6mm.

J'ai une couronne blanche de 170T (denture droite) et 2 couronnes grises  de 180T (dentures hélicoïdales).

J'ai du mal à trouver le pignon qui va bien pour l'une ou l'autre des couronnes...

Je voudrais tourner vers 1500 ou 1600 tr/min en bipale FB tête ALIGN !



Déjà quel est le module de chacune ? Il me semble avoir lu que la couronne blanche d'origine 170T droite avait un module de 0.6, et l'autre grise 180T un module de 0.7...

Sachant que je voudrais tourner en 6S, avec des pales HELITECS de 600mm, que me faut-il (10 dents ?) et surtout où trouver ce pignon moteur ?

Merci pour vos éclaircissements !

[helico33 289]

Bonsoir Steph,



Sauf erreur de ma part, la couronne hélicoïdale à 188 dents et non 180. Et je pense que le module est de 0,6.

J'ai un pignon de 14 dents dispo, pour la couronne "droite".

A+



Patrick

[Stef 69]

Salut Patrick helico33

Oui, c'est vrai la couronne hélicoïdale a 188 dents...

Mais j'avais lu M0.7 quelque part... Ils pourraient le mettre avec la référence !



Ma fois, je ne dis pas non pour le pignon 14 dents denture droite M0.6 (j'ai bon ? LOL)... MP ?

Car ça me permettrait de faire des essais si avec ce que j'ai, ce n'est pas concluant !

Il devient difficile de trouver du matos pour convertir nos mécaniques pour la maquette !

Le 14/01/2019 à 07:08, Pisler a dit :

Pour ce qui est de la fixation du stab, j'ai aucun problème de vibration, de mémoire maintenant ce n'est pas un tube mais un jonc de carbone.

Pour la fixation du chassis, effectivement avec pour unique points de fixations en bas ça reste trop souple, il faut impérativement fixer le haut des flancs au fuselage, je te ferais une photo dans la semaine.

Salut Patrick Pisler



Si tu pouvais me faire en même temps une photo de la fixation de ton stab dans le châssis avec ton jonc carbone. Merci !

Modifié le 16 janvier 2019 par Stef

[KTM1290 1 730]

Pourquoi ne pas mettre tout simplement du module 1 , bien plus simple , plus résistant , et des pièces que l'on trouve partout !!!

Plus grand monde n'utilise les autres modules !

KTM

[Pisler 690]

Il y a 11 heures, Stef a dit :



Si tu pouvais me faire en même temps une photo de la fixation de ton stab dans le châssis avec ton jonc carbone. Merci !

Ben Stef, y à pas grand chose à te montrer. Chaque stab a sa partie de jonc carbone, un tube alu est collé dans le fuselage et les deux demis stab sont enfilé et collés dans ce tube.



Patrick

[Stef 69]

Ok Patrick... Je pensais qu'ils étaient démontables...

Si ça tiens bien comme ça, pas de soucis ! Je ferais pareil, car je trouve que c'est très réaliste !



Pour KTM1290, j'ai du mal à trouver des couronnes et pignons avec modules de 1.

Soit en rupture de stock, soit plus jamais dispo... De toute façon, ils indiquent rarement les modules de leur pignons et couronne ! C'est dommage !

Sinon donne moi des adresses, je suis preneur !



J'ai réussi à trouver en fouillant:

- chez HELISCALE un pignon 11 dents M0.7 pour arbre de 6mm

- chez EASYHELI une couronne M0.7 170 dents M0.7 pour Trex600E...

Modifié le 17 janvier 2019 par Stef

[Tigre ec 665 76]

Bonjour le module est facile à calculer, c'est le Ø primitif en mm (sensiblement à mi hauteur de la dent) / nb de dents.

Cdlt

[KTM1290 1 730]

il y a 18 minutes, Stef a dit :



Pour KTM1290, j'ai du mal à trouver des couronnes et pignons avec modules de 1.

Je suis très surpris car c'est que l'on trouve le plus !!!

en faisant un calcul vite fait , en partant sur la vitesse rotor de Burny un poids de 5500 de pales de 600 en bi , 6S en 5000 on obtient 1440 rpm avec un moteur de 630kv et pignon de 12 ou 13 et couronne de 112 a 80% déficience !



https://www.live-hobby.de/en/Spare-Parts/ALIGN-T-REX-Spare-Parts/T-REX-550E-DFC/Align-T-Rex-550-600-CNC-Slant-Thread-Main-Drive-Gear-112T-H60G001XX.html

https://www.live-hobby.de/en/sorto/Align-Motor-Slant-Thread-Pinion-Gear-13T-H70G009XX.html?listtype=search&searchparam=13T



https://www.live-hobby.de/en/Spare-Parts/ALIGN-T-REX-Spare-Parts/T-REX-700X/Align-T-REX-700-800-Motor-Slant-Thread-Pinion-Gear-12T-L27-H70G010XXT.html?listtype=search&searchparam=12T ALING





http://www.hrc-lipo.com/prestashop/moteur-x-nova/336-moteur-xnova-4025-25y-670kv-type-b.html



tout est là , un cite très fourni et surtout très sérieux !





Bon montage

KTM

[Stef 69]

Merci pour ces adresses très intéressantes !

188T à 112T, pas de soucis de changer de diamètre ?

[Tigre ec 665 76]

Bonjour, mécaniquement pour savoir si l'entraxe est le meme suivant le jeu de pignons, il faut à module 1 ajouter les nombres de dents pignon meneur et mené ex.

meneur 11 mené 112 total 123, donc ça peut etre remplacé par un ensemble 110/13 (123), s'il y a un écart l'entraxe sera différent mais de très peu ça peut s'ajuster sans soucis.

[KTM1290 1 730]

Il y a 1 heure, Stef a dit :

188T à 112T, pas de soucis de changer de diamètre ?

Non pas la 118T elle ne passe pas , trop grande elle touche !

de toute façon pour la vitesse rotor dont tu a besoin cela vas se jouer sur du 12/112 ou 13/112 , selon le poids le diamètre rotor !

J'avais vite fais une hipothèse en partant sur des pales de 600 un entraxe de 145 un poids de 5500g ! se qui me donnais un vitesse rotor en bi pale  au alentour des 1400 tours avec un moteur approchant d'un KV de 630 .

dans cette configuration en 6S et 5000mah, un contrôleur de 100 AMP est suffisant .

Avec des renseignement juste et complet on peu faire un setup plus  précis .

Cordialement KTM





[Stef 69]

Merci pour tes infos KTM



J'ai reçu mes couronnes dentures droites 170T M.07 et pignon moteur dentures droites 11T M0.7 (d6mm).

Mon moteur est le ALIGN 1220kv. Mon contro est le  PHOENIX EDGE 130A (je sais...) LOL

J'ai reçu mes 2 pales HELITEC de 600mm (largeur 60mm).

(rotor à barre de bell du Trex600).

Gyro GY401.

Je pense ne pas être loin de la configuration de Patrick PISLER.

Et je suis en train d'implanter la mécanique dans le fuso...



Les essais ne devraient pas tarder...

[KTM1290 1 730]

Il y a 14 heures, Stef a dit :



J'ai reçu mes couronnes dentures droites 170T M.07 et pignon moteur dentures droites 11T M0.7 (d6mm).

Mon moteur est le ALIGN 1220kv. Mon contro est le  PHOENIX EDGE 130A (je sais...) LOL

J'ai reçu mes 2 pales HELITEC de 600mm (largeur 60mm).

(rotor à barre de bell du Trex600).

Gyro GY401.

Je pense ne pas être loin de la configuration de Patrick PISLER.

Et je suis en train d'implanter la mécanique dans le fuso...



Bonjour , et bien tant mieux ! monter une aussi belle maquette avec de vieux engrenages que plus personne ne se sert c'est bien . Une gazelle bi pale barre de bell je n'ai pas encore vu non plus !!

Décidément se forum a perdu de son prestige , je comprends la fuite d'un grand nombre de haute figure de la maquette . Les sujets y sont inintéressant ! .

Bon montage et bon vol à tous .
