Alouette lll échelle 1/6.8

[aimé66 207]

Citation



bonjour , depuis plusieurs années cette alouette lll est en sommeil, je me decide aujourdui de faire paraitre les avancements  de travaux, peut etre cela me stimulera t'il à moins me disperser dans mes projets.

Alouette lll Sécurité civil.

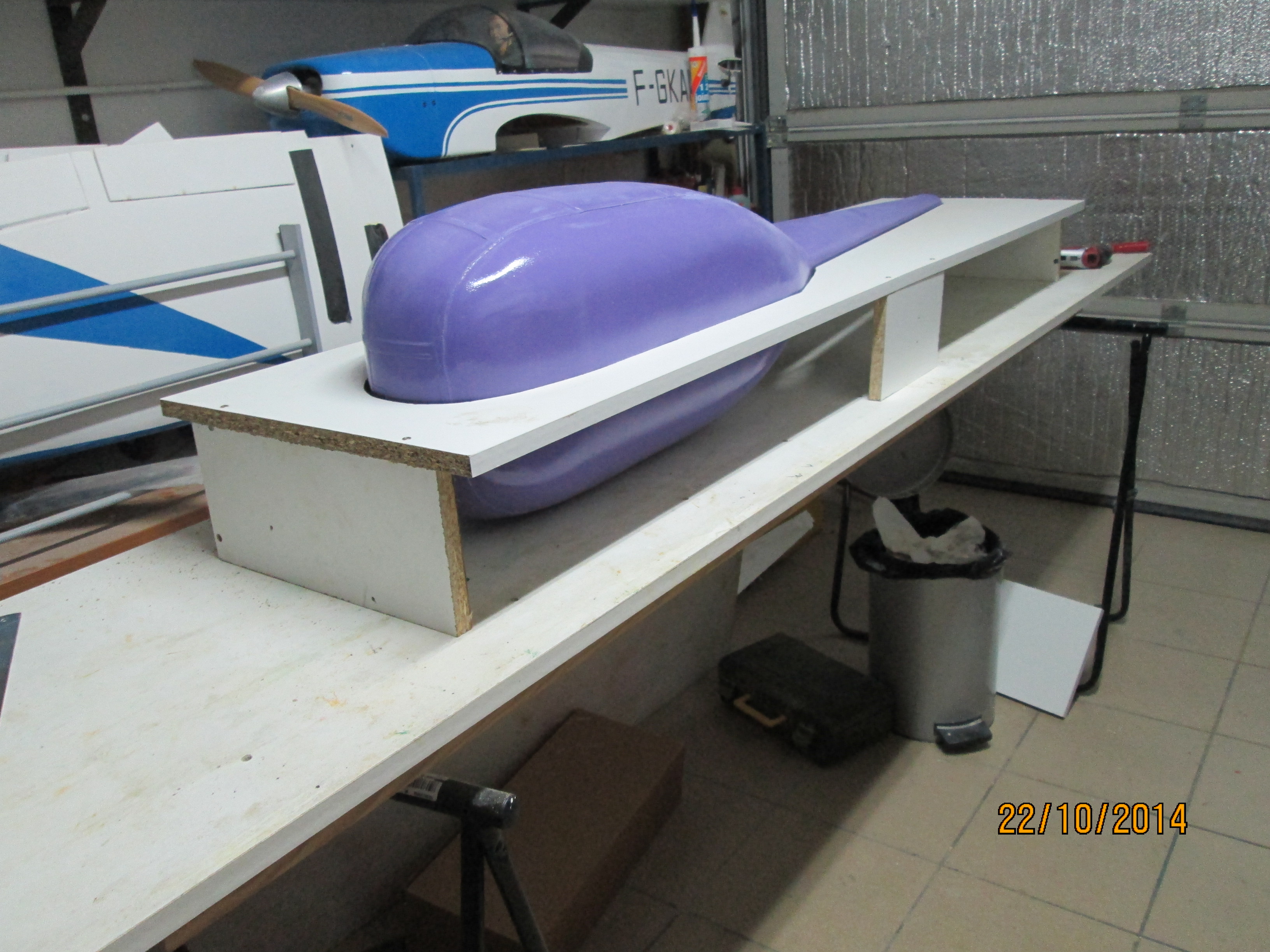

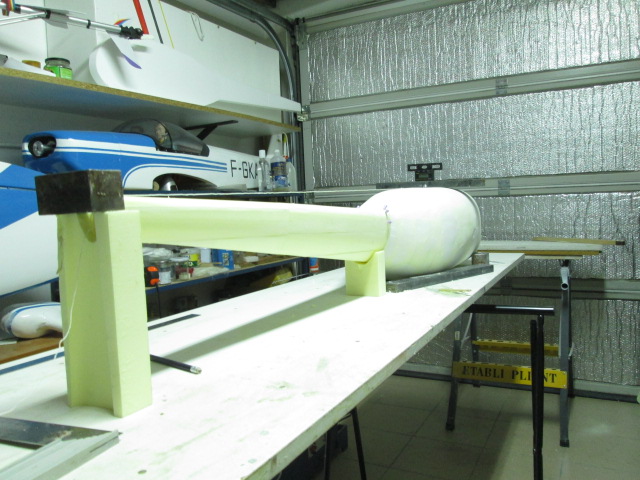

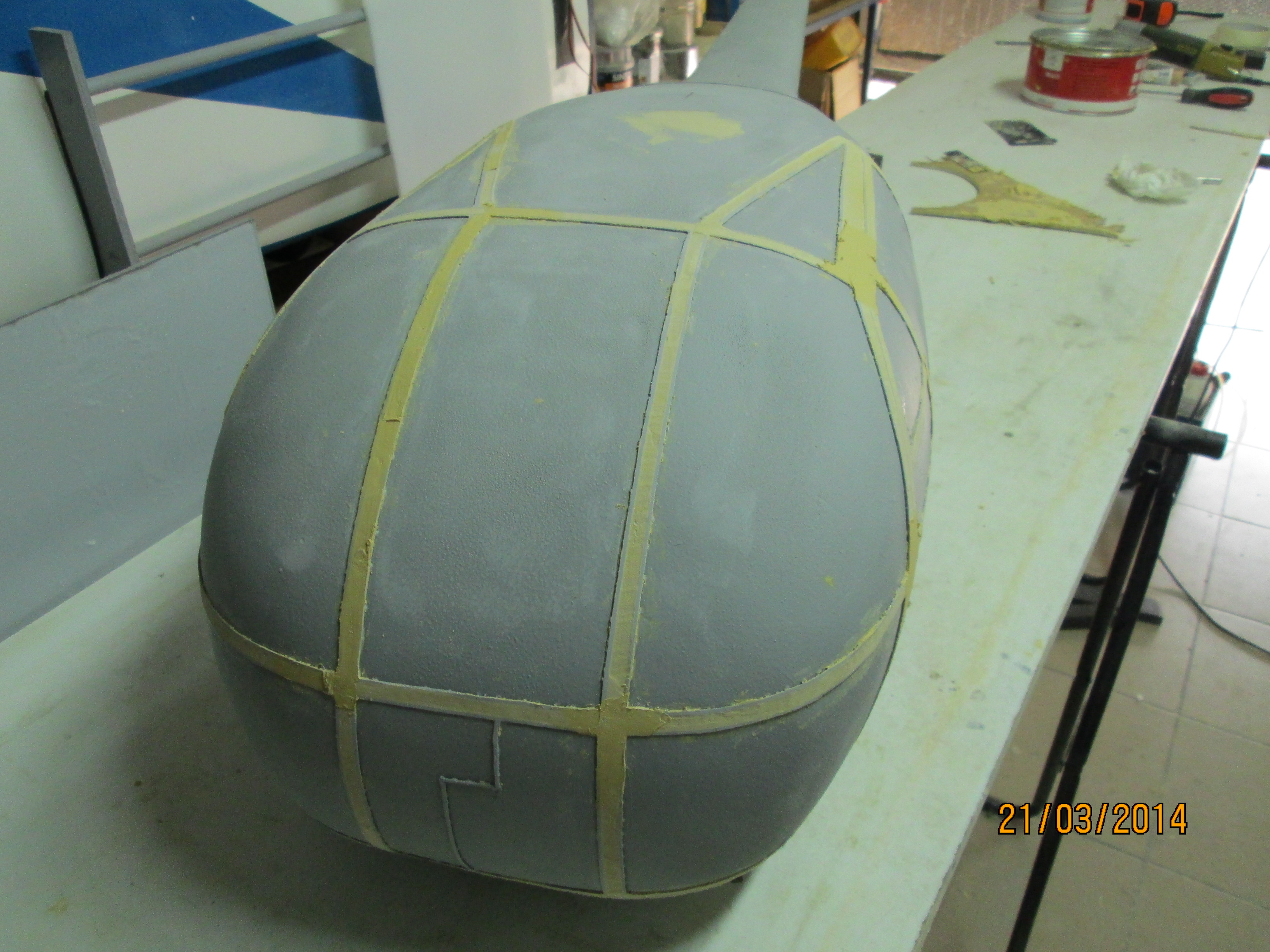

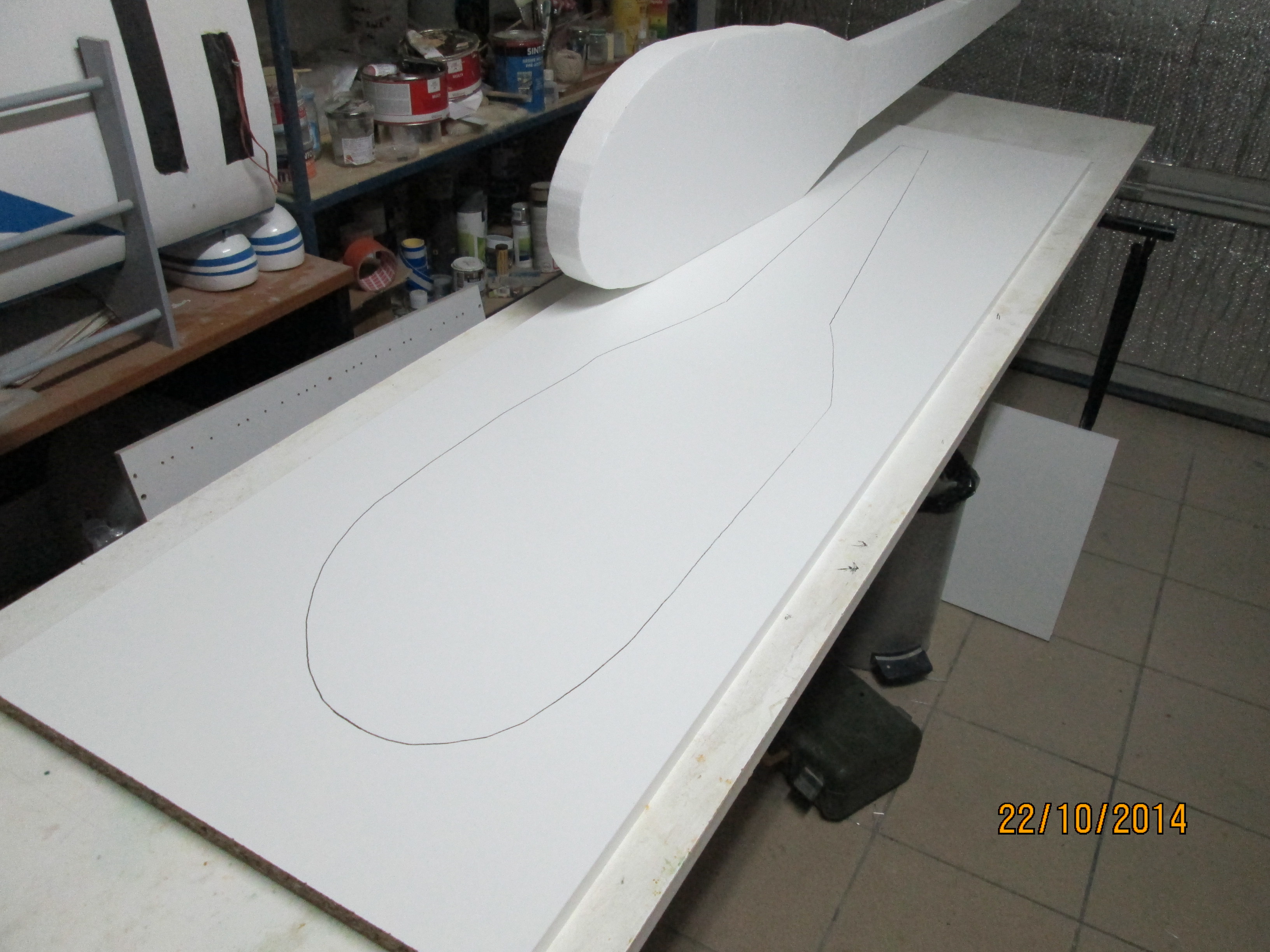

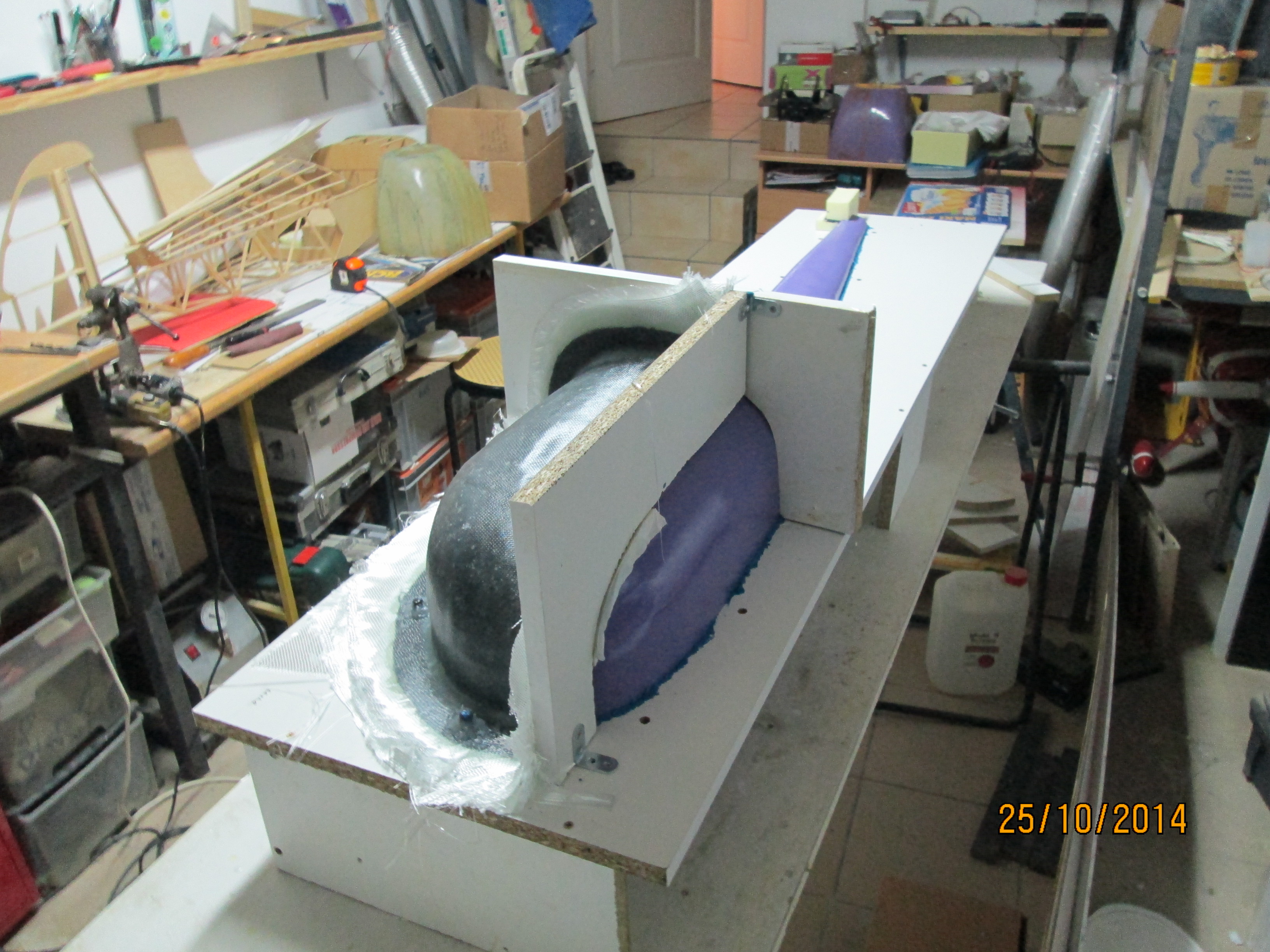

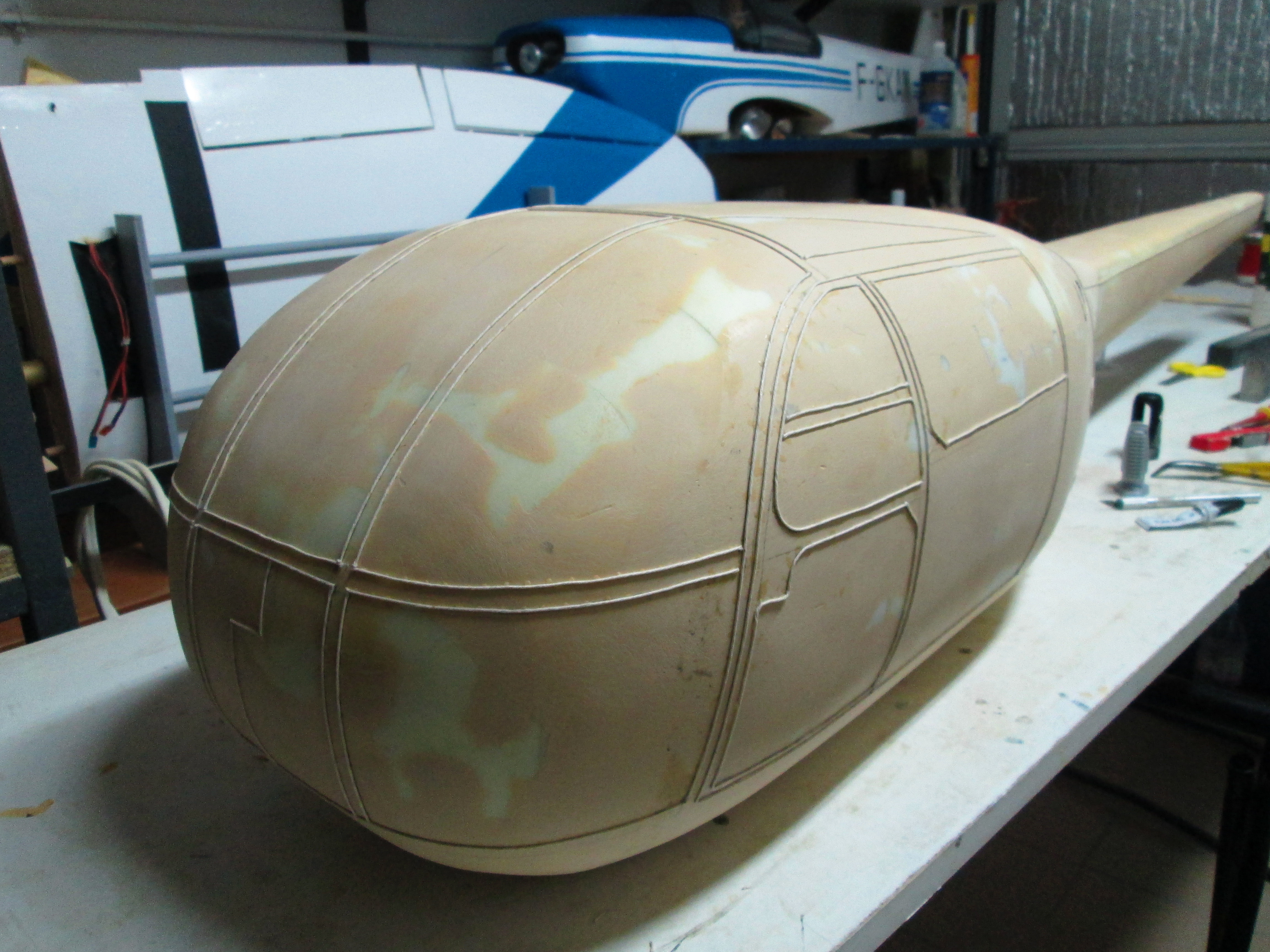

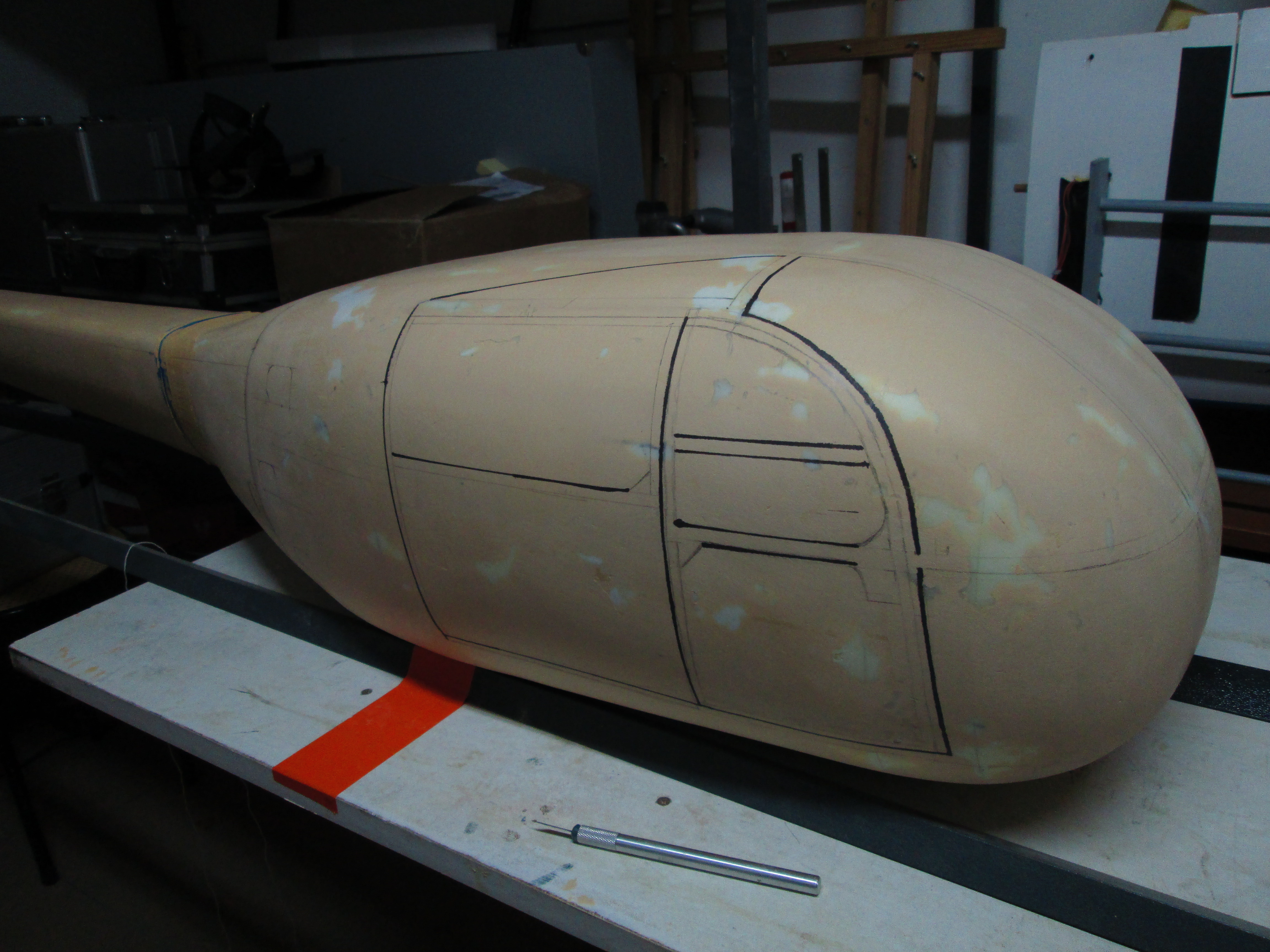

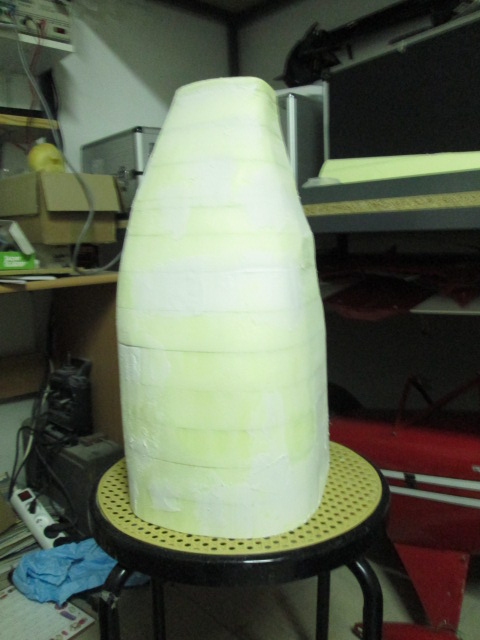

1ere phase construction du master et fuselage.

[aimé66 207]

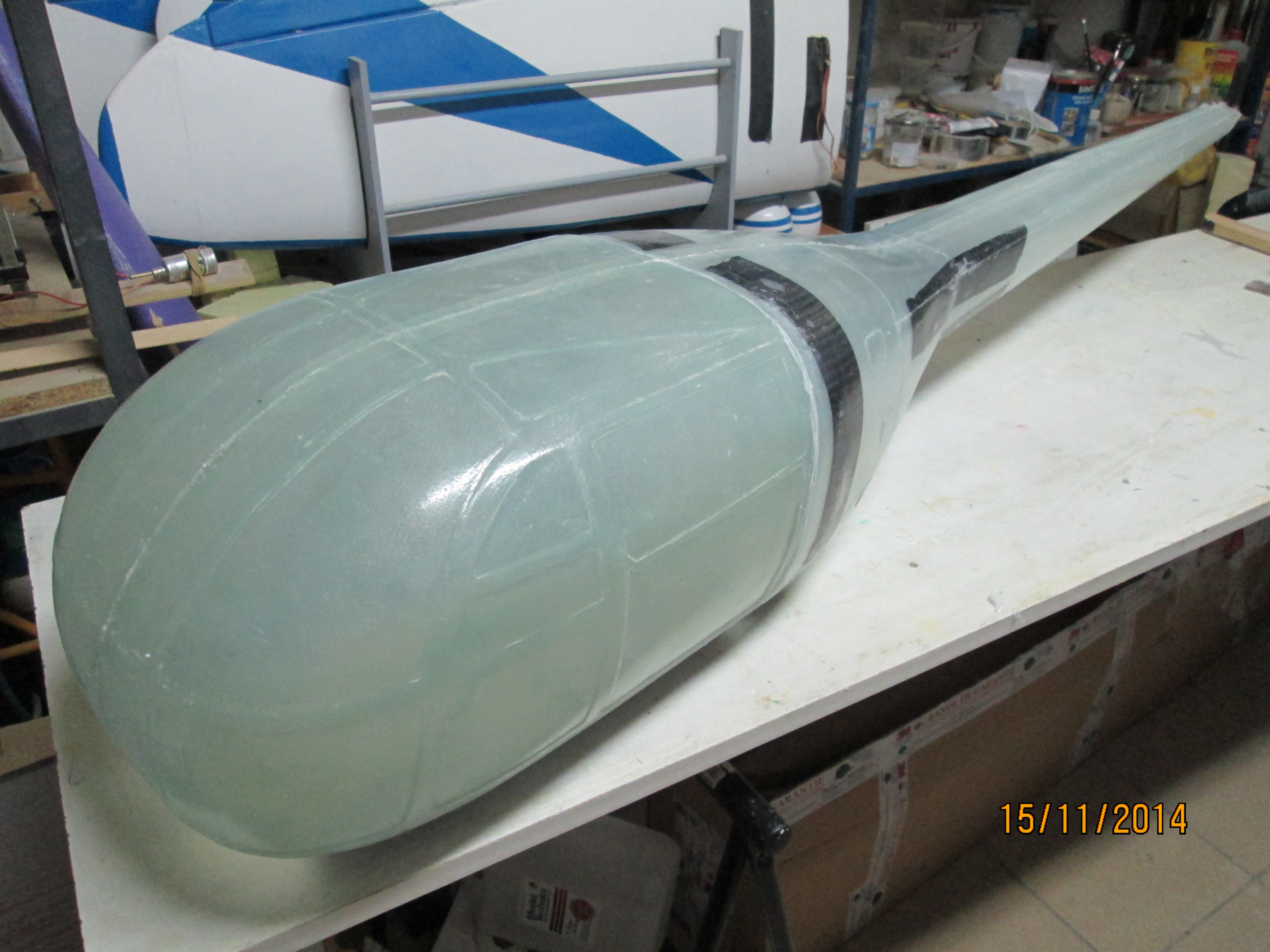

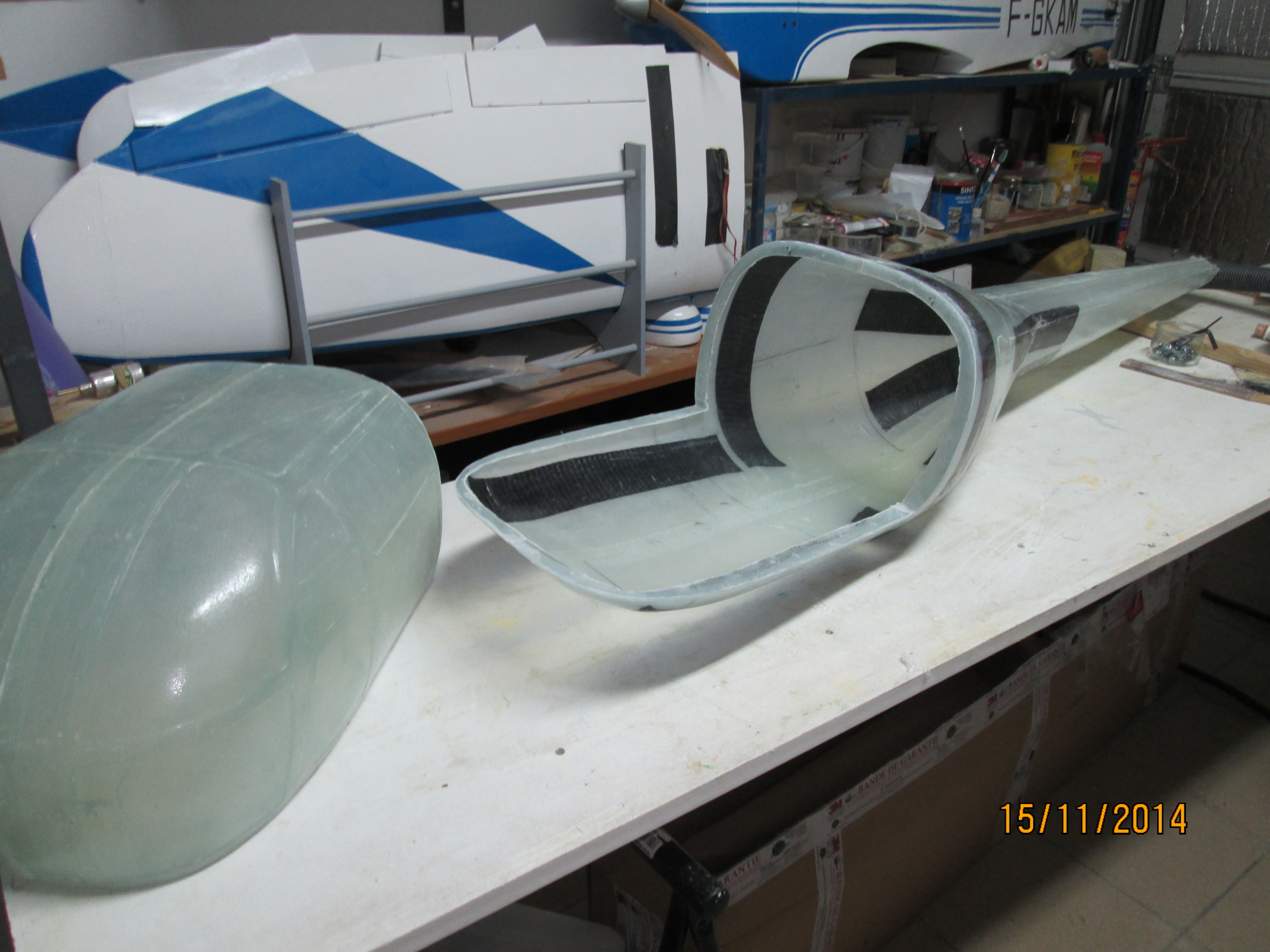

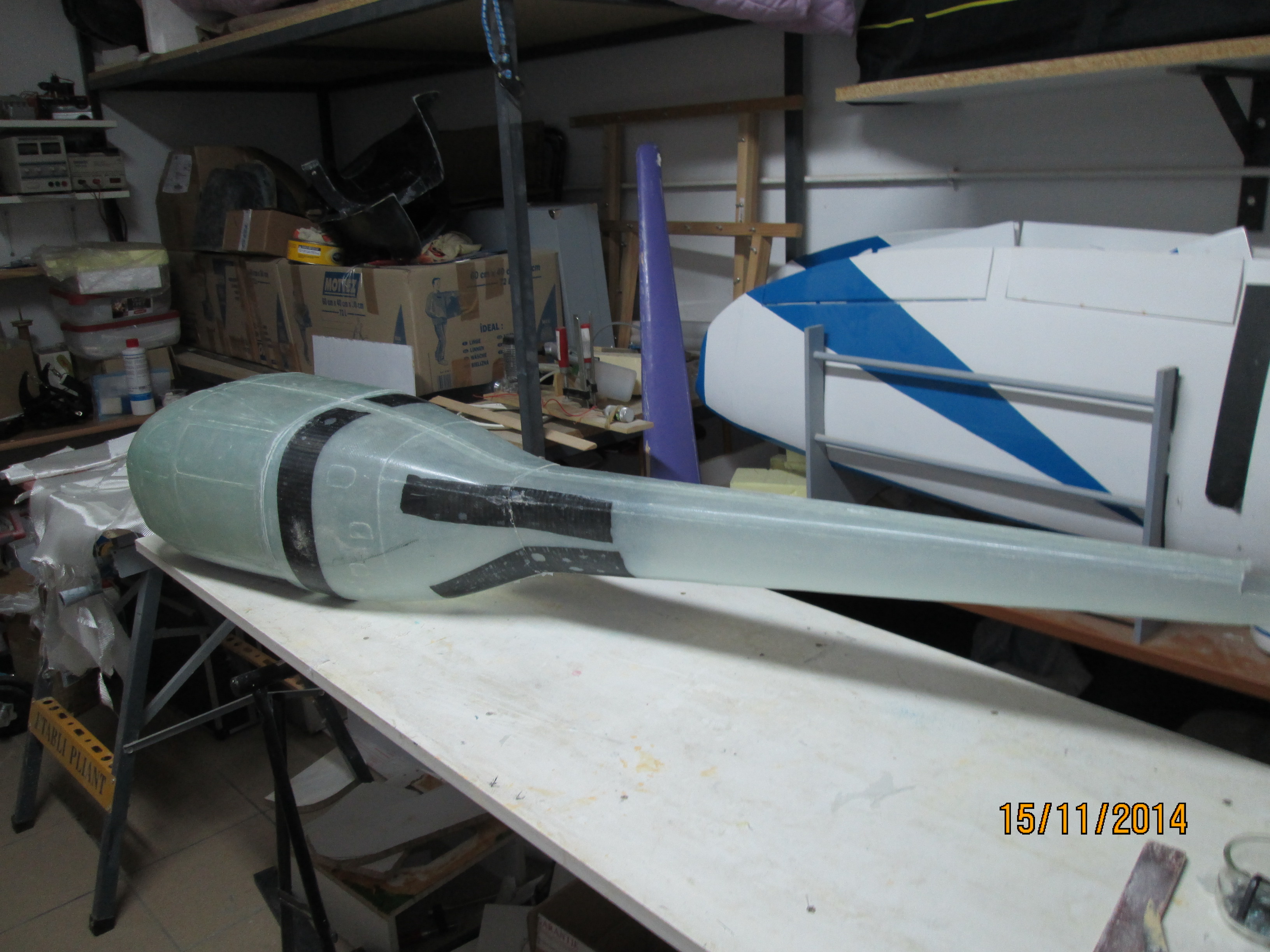

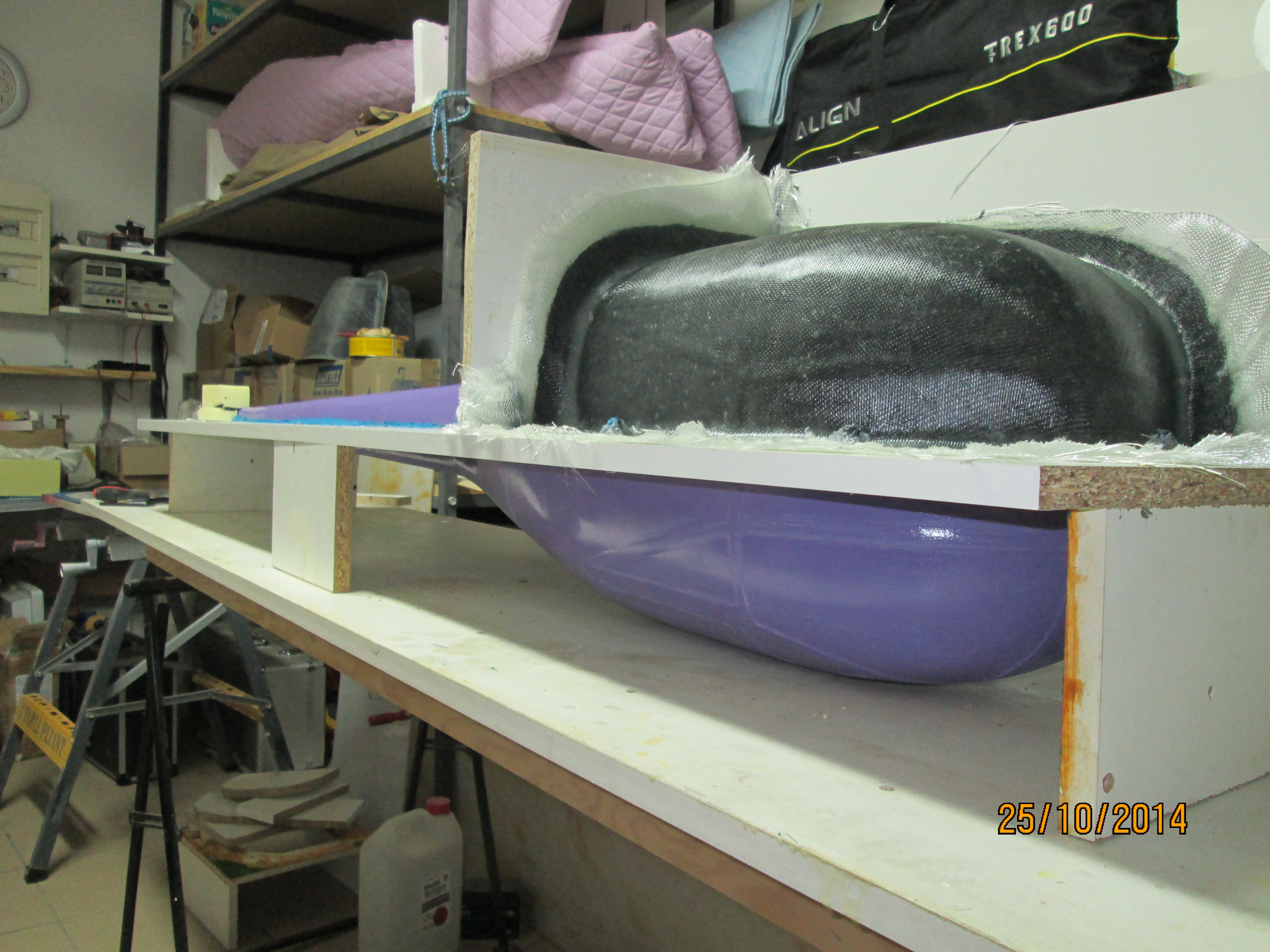

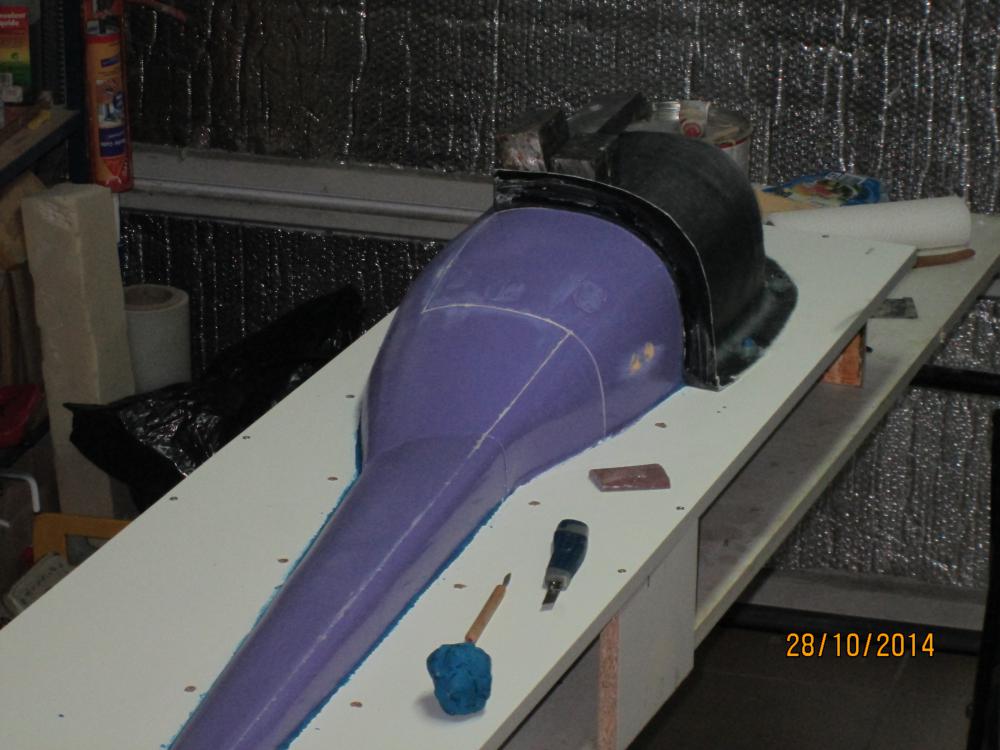

suite;c'est un peu expeditif ,mais bon le fuselage brute est sorti!du moule.

[aimé66 207]

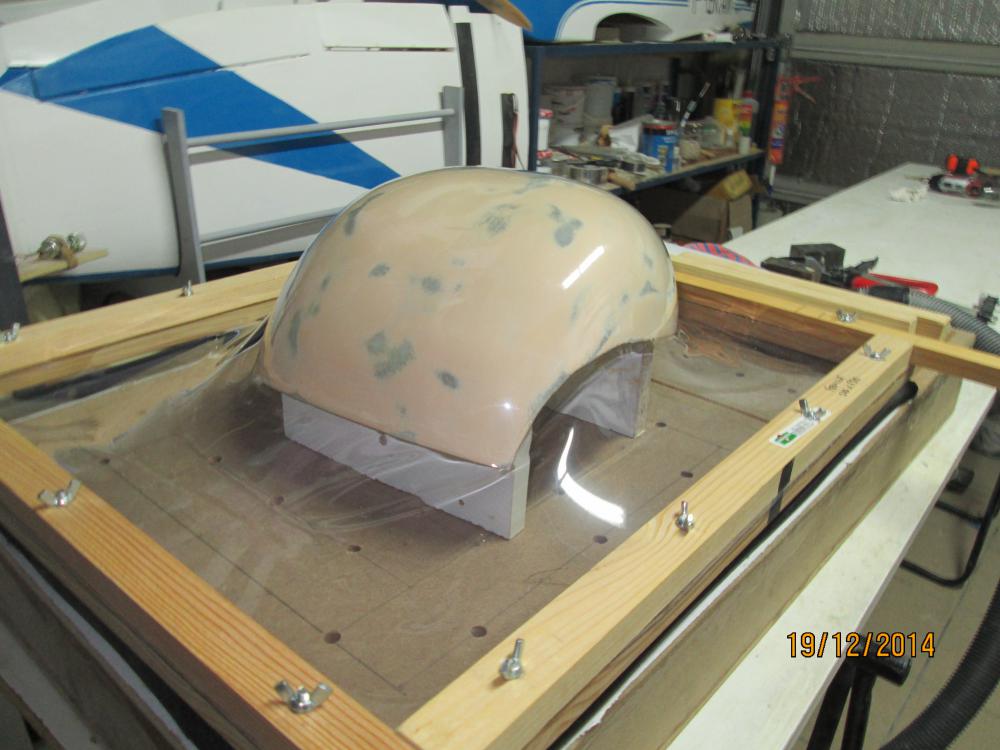

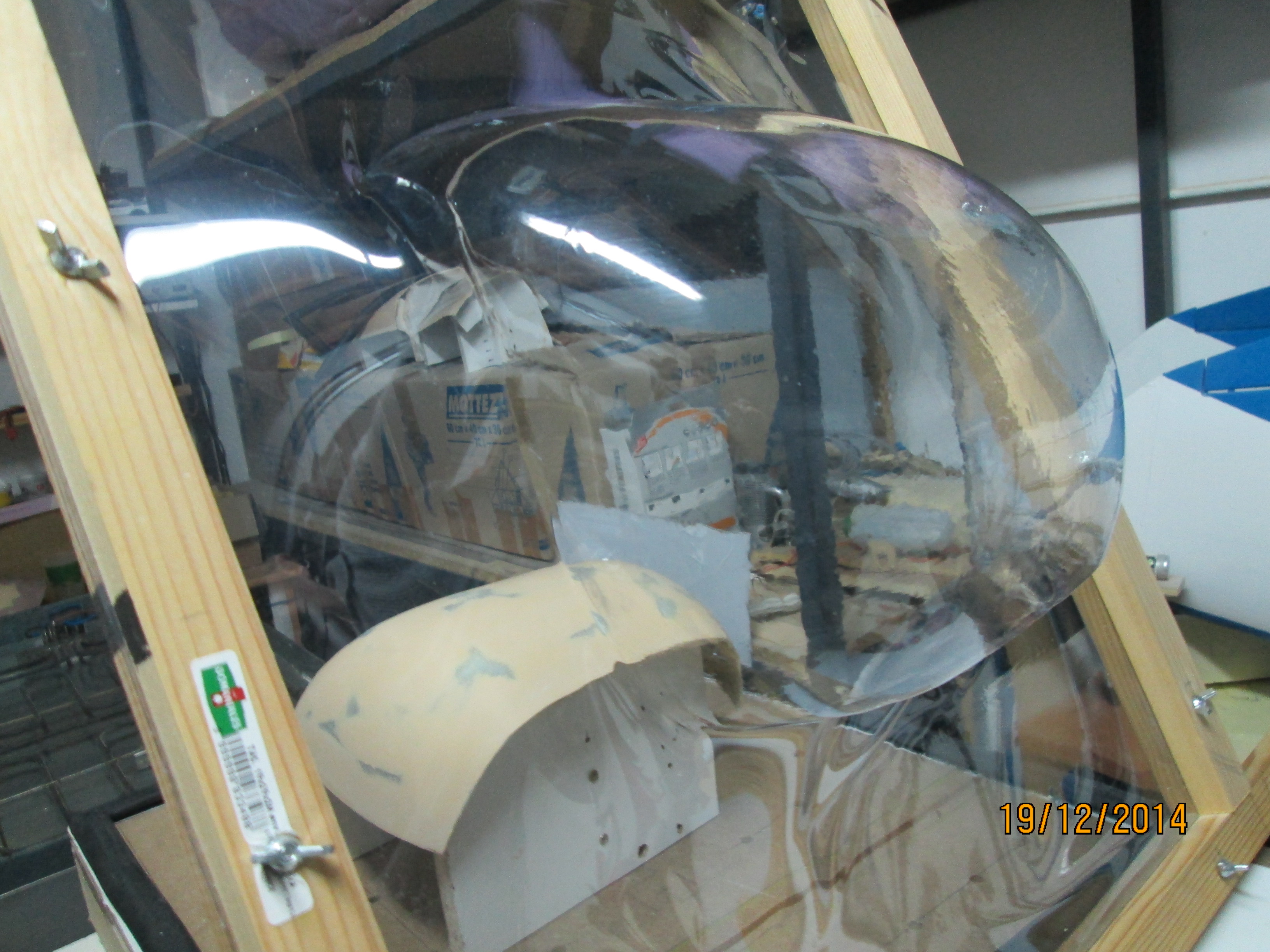

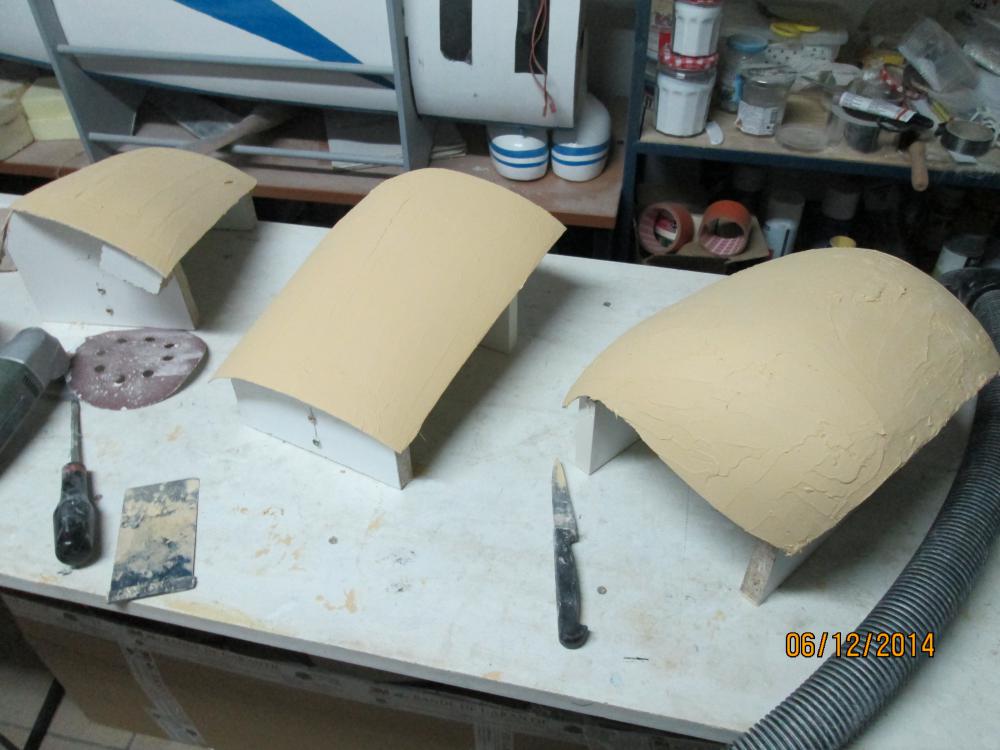

Moulages de vitres!

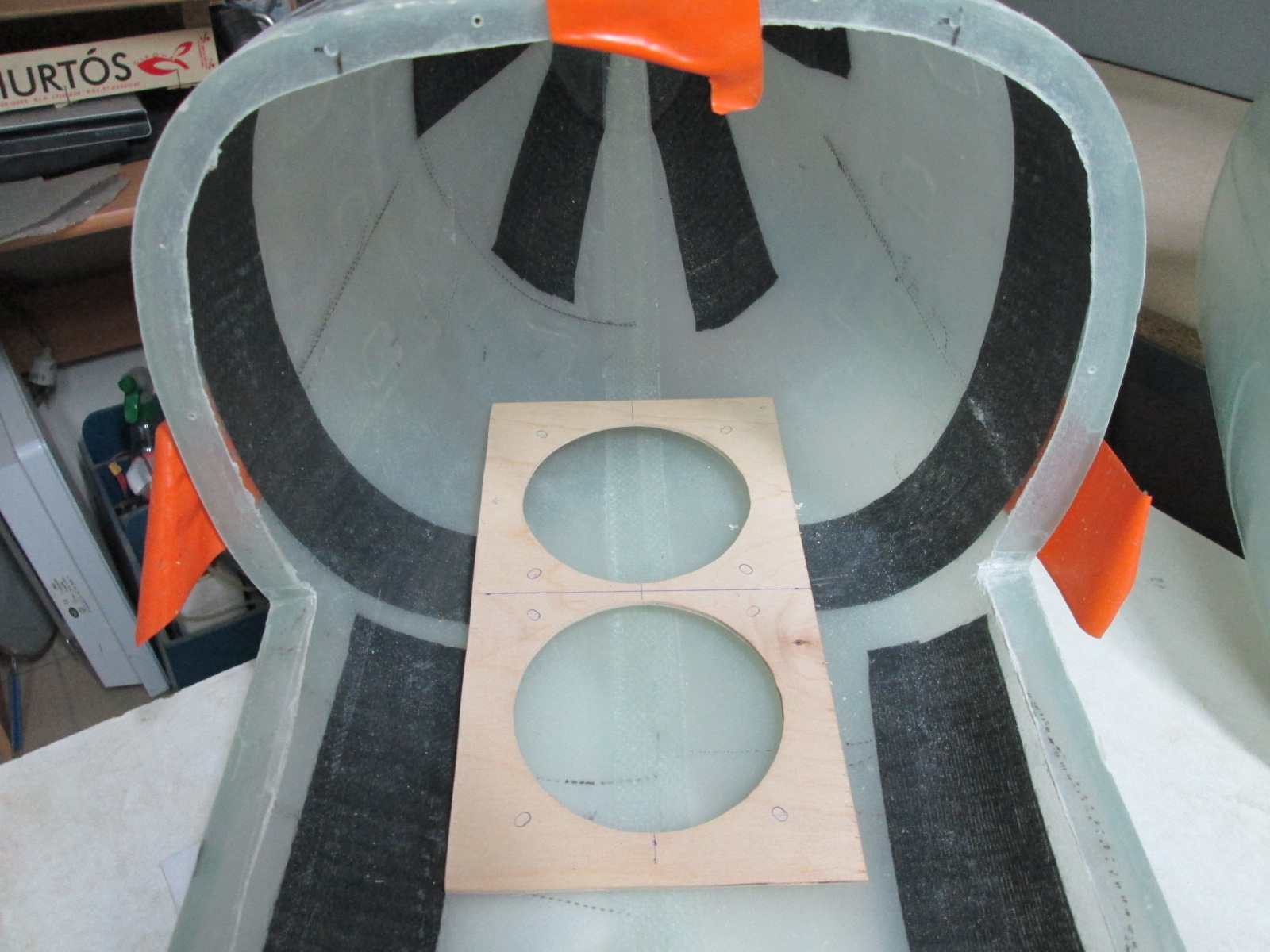

Emplacement  pour les HP aérosound.

découpe du chassis hk 600 ,pour rentrer tout çà dans le fuselage.

[policarpo 1 670]

superbe Aimé ,c'est du grand art ,vous êtes de vrais malades

gégé

[Gigi 186]

Beau boulot ,cela me fait penser quelque chose de similaire......

[aimé66 207]

Gigi,je peux dire que l'idée a murie dans ma tete  apres avoir vue l'alouette de ton fils sur Rc pilote  je l'ai trouvée magnifique.

Et Gége , c'est grace à toi que j'ai su que je pouvais concrétiser le projet de mon alouette lll.

Maintenant que je suis lancé ,sur mon alouette il me tarde de pouvoir travailler dessus chaque jour.

Un post que je suis de pret est celui de nairolf ,je vais essayer de m'appliquer pour me rapproché de ce qu'il fait car c'est vraiment trop magnifique .je vais pomper un max sur son post pour tous les détails.

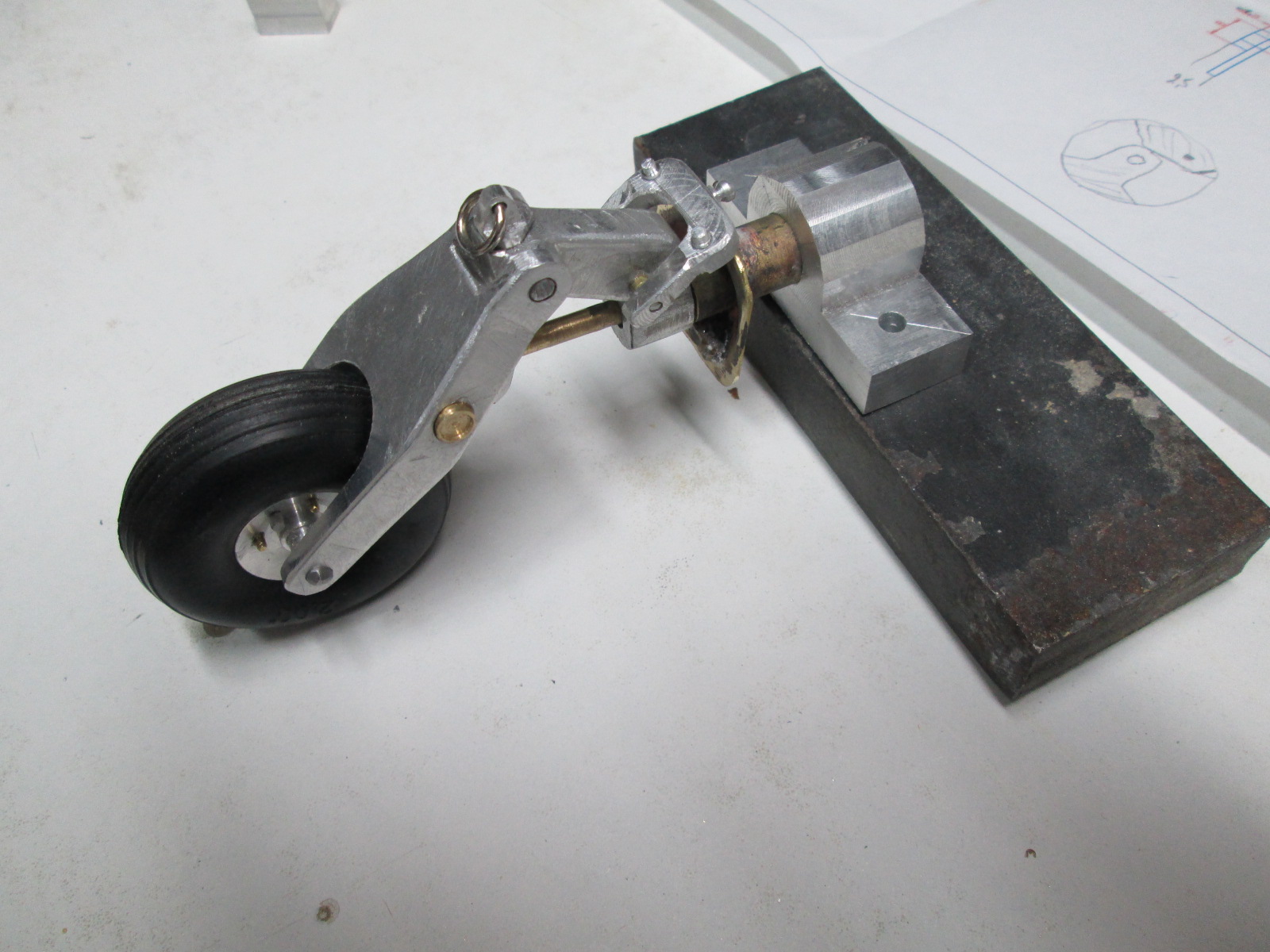

Le train avant, il me manque encore les ressorts de rappel pour la direction et le travail 'avance en ce moment sur le train arriere.

[bou83 169]

Superbe , j'adore !!!!!

[cgcpx 635]

Bonsoir à tous,

Sans rire, je te tire mon chapeau Aimé !
Avec ton post, je me rends d'avantage compte du chemin qu'il me reste à parcourir pour mon EC-135.
Mais je suis comme toi (enfin bien moins expérimenté mais tout aussi motivé) et le fait de poster régulièrement me motive pour avancer.

Avec tous les posts du forum et mon assiduité à vous suivre, je devrais arrivé à progresser un peu.

Encore Bravo, je vais suivre ton poste de près.

Cyril

D'ailleurs avec ce post je comprends mieux pourquoi tu me disais de refaire un profil plus petit pour la vitre avant!

[policarpo 1 670]

superbe!



[Pisler 690]

C'est énorme ce travail, j'adore...

Aimé, tu peux nous donner quelques infos sur l'échelle et la motorisation prévue ?

Au passage, si tu as besoin de photos, cotes, etc..., il y en a une au musée de St Victoret à côté de chez moi, je suis à ta disposition.

Patrick

[aimé66 207]

salut Patrick,voilà quelques infos:

alouette lll sécurité civil       echelle     1/6.8 ème

longueur fuselage fibre 1445mm   largeur 300mm          diamètre rotor  1640mm

équipement ;

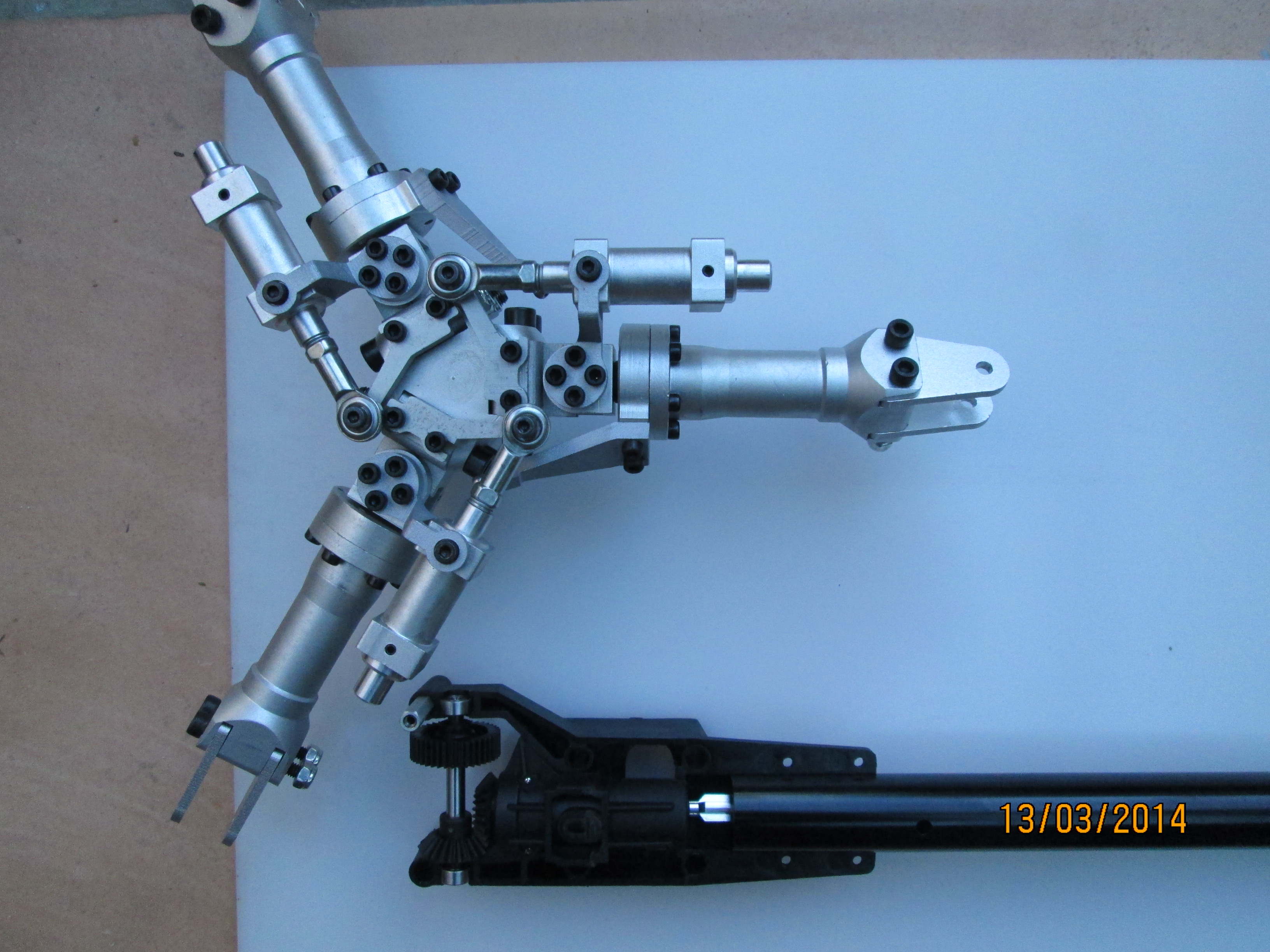

tete tripales   AC tripales

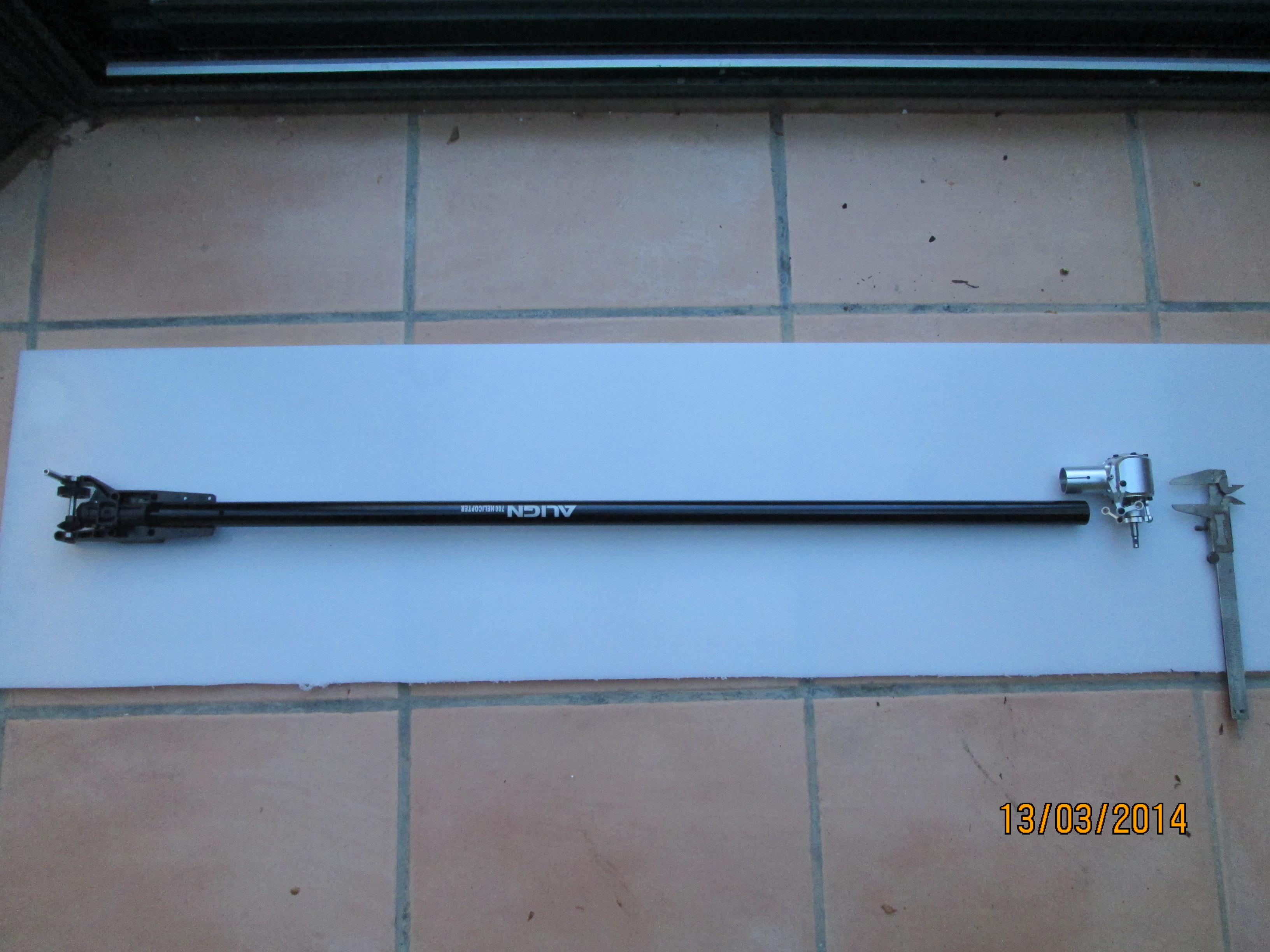

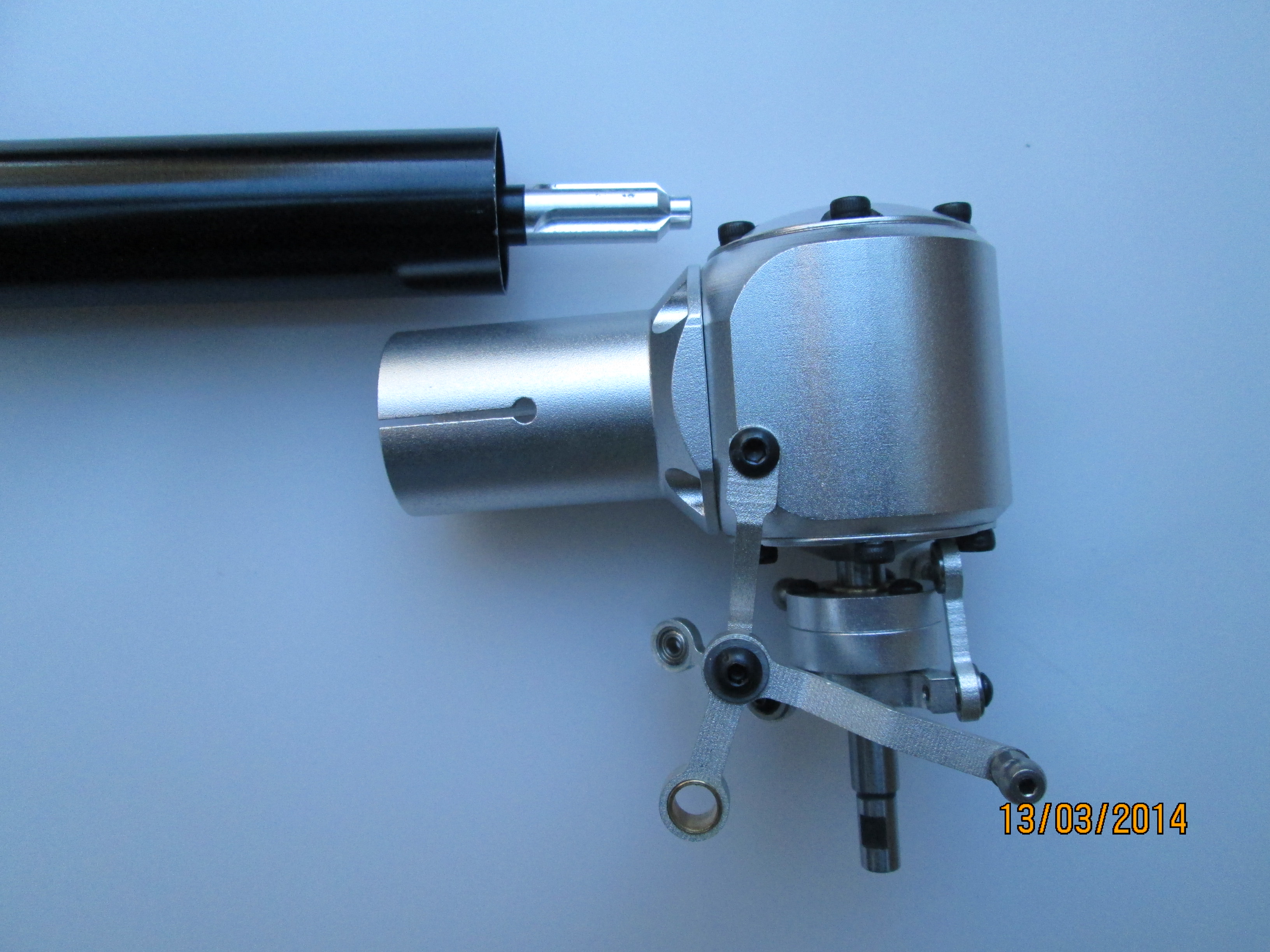

chassis hk 600 modifié          torque tube  t rex 700 modifier en longueur

servos :Protronik 8832tg.d

moteur: scorpion  HK lll 4025   890KV      axe  5mm   roulements  céramique      pignon moteur 11 T  couronne 170T

lipos 6S    5000mmAh

controleur Castle 120

gyro Bavarian   base

Aerosound Benidini

roues diametre 50mm



[steph66 228]

J'avais vu le fuselage il y a un an, mais je n'avais aucune idée de l'avancement du projet. Aimé est un petit cachotier



Quelle est la marque de tes rotors ?

[aimé66 207]

salut,steph

les rotors proviennent de chez heli- scale.

en fait je n'ai pas trop avancé depuis ,à part le train d'aterrissage, mais maintenant j'ai fini  les remises  en etat de mes gros planeurs je vais enfin pouvoir me faire plaisir avec mes helicos.

A+

Aimé.

[Diablo66 226]

Superbe Aimé!!!!!

Hâte de le voir en vrai !!!

bonne continuation!

[aimé66 207]

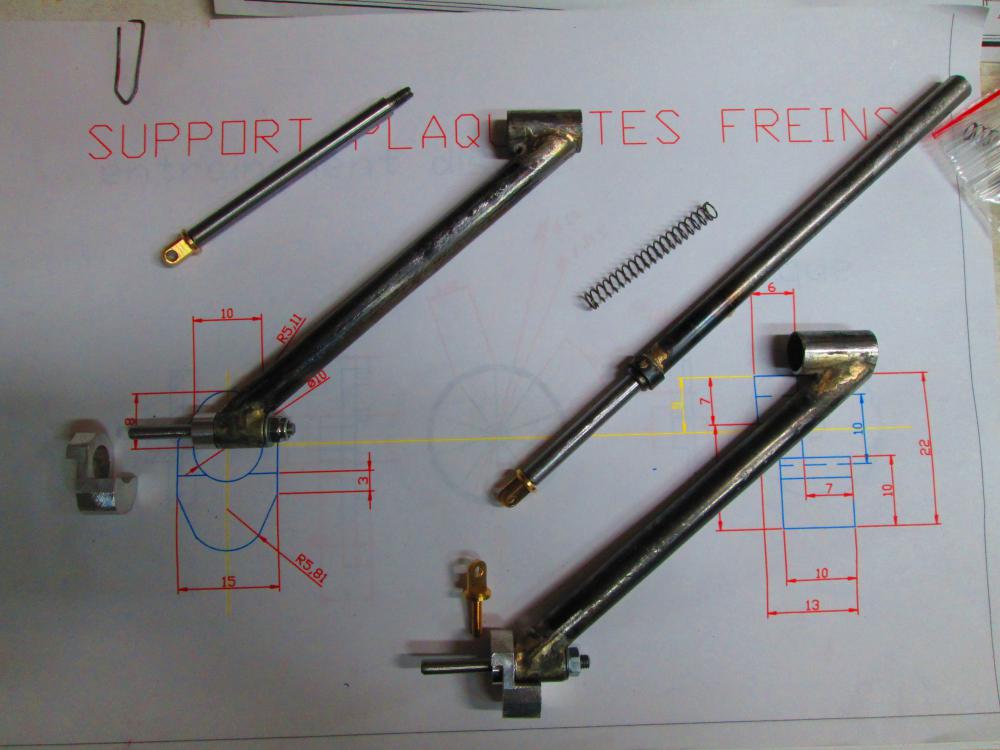

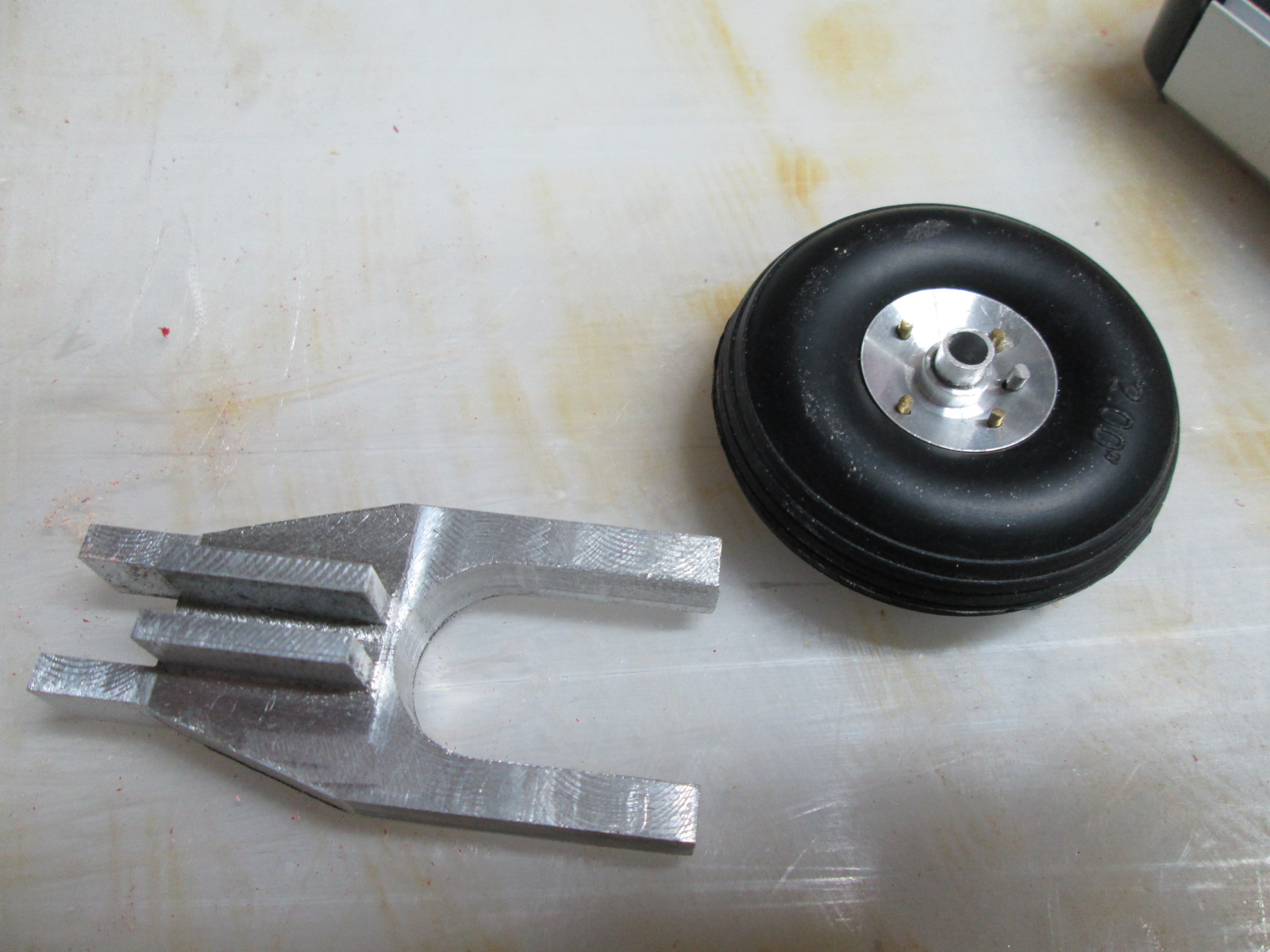

bjr, quelques pieces du train arrière.

voilà pour cette année 2015 ce sera tout .Actuellement je reflechi pour savoir si je pousse le plaisir à faire les plaquettes de freins.Si oui je ne pense pas quelles seront fonctionnelles.

Le petit lutin qui court dans ma tete me dit de ne pas pousser le bouchon trop loin car certaines pièces de l'helico ne pourront pas suivre dans le détail!(manque d'harmonie ce serai dommage)

Maintenant place aux Fetes de fin d'année et tout leurs préparatifs.

JOYEUX NOEL ET BONNE ANNEE      à tous .

Aimé.

[KTM1290 1 730]

Quel beau travail , il y a de la passion , et beaucoup de talent , je suis bouche bée quant je vois se que vous réalisé en fibre et en usinage de pièces !! j'espère un jour voir en vrais se beau projet .

[Pisler 690]

Merci Aimé pour les caractéristiques.

Je vois que tu précise "roulements céramiques" pour le Scorpion, vous changez systématiquement les roulements d'origines par des céramiques ou dans des cas bien précis ?

Tu les prends ou ces roulements ?

Merci et "Bon bout d'an" comme ils disent en Provence.

Patrick



[pduloup 59]

Il y a 6 heures, Pisler a dit :

Merci Aimé pour les caractéristiques.

Je vois que tu précise "roulements céramiques" pour le Scorpion, vous changez systématiquement les roulements d'origines par des céramiques ou dans des cas bien précis ?

Tu les prends ou ces roulements ?

Merci et "Bon bout d'an" comme ils disent en Provence.

Patrick



Les roulements céramiques présentent un intérêt si on dépasse 20 ou 30000  trm et/ou si on dépasse 300° en fonctionnement normal. Sorti des réacteurs, on ne rencontre jamais ces conditions dans notre loisir. Si les roulements sont correctement montés et lubrifiés, il n'y a aucune chance qu'on vienne à bout de la durée de vie d'un roulement à billes acier dans une utilisation maquette.

L'autre inconvénient des roulements céramique, c'est qu'on est forcé d'utiliser de la visserie titane avec, sinon, ça fait pas assez hightech.





[policarpo 1 670]

perso je monte systématiquement des roulements céramique sur mes moteurs Scorpion car ce n'est très aisé de lubrifier ceux ci comme préconiser et selon la position du moteur , et c'est régulièrement que j'ai remplacer mes axes car la cémentation avait été atteinte  ,du coup depuis cette adoption je n'ai  plus aucuns soucis ,après ce n'est pas une obligation.

gégé

[pduloup 59]

il y a 34 minutes, policarpo a dit :

perso je monte systématiquement des roulements céramique sur mes moteurs Scorpion car ce n'est très aisé de lubrifier ceux ci comme préconiser et selon la position du moteur , et c'est régulièrement que j'ai remplacer mes axes car la cémentation avait été atteinte  ,du coup depuis cette adoption je n'ai  plus aucuns soucis ,après ce n'est pas une obligation.

gégé

Il y a certainement un truc qui m'échappe, car avec des 2RS, beaucoup moins cher, ça doit le faire, non ?

http://www.skf.com/fr/products/bearings-units-housings/ball-bearings/deep-groove-ball-bearings/single-row-deep-groove-ball-bearings/single-row/index.html

[policarpo 1 670]

sans doutes mais les roulement que j'ai trouvés étaient à 3.50 euros donc j'en ai profité et franchement depuis plus de 2 ans je n'ai changé aucuns axes ni roulements



Gégé

[Diablo66 226]

il faut que j'y pense à ces roulement,  Gégé as-tu une bonne adresse?

Merci

@+ Marc



[pduloup 59]

Il y a 2 heures, policarpo a dit :

sans doutes mais les roulement que j'ai trouvés étaient à 3.50 euros donc j'en ai profité et franchement depuis plus de 2 ans je n'ai changé aucuns axes ni roulements



Gégé

OK Gégé, je comprends mieux. On parle pas de la même chose. Tu dois utiliser des roulements à bagues acier et billes céramique, et pas des roulements céramiques billes ET bagues céramiques.

Voir la : http://www.123roulement.com/rubrique-roulement-ceramique-page-2.php

Ou alors, ceux à 3.5€, avec la pente que vous avez en Haute Savoie, ils sont tombés du camion



[policarpo 1 670]

[cgcpx 635]

Bonsoir Aimé,

Qu'as-tu utilisé comme mastic pour obtenir cette finition ?

C'est du mastic de carrosserie ? ou un autre produit ?
