Module son TBS Mini BENEDINI

[Sx31 23]

Salut à tous.



Je fais appel aux spécialistes des modules son BENEDINI car je ne parvient plus à programmer le mien.



Pour vous expliquer:



J'ai acheté chez HELISCALE un module son BENEDINI TBS mini (petis hauts parleurs) avec un ampli et lorsque je l'ai reçu je l'ai connecté et reussi à le faire marcher pas de soucis puis j'ai changé de radio et reconnecté l'ensemble du module dans un nouveau modèle mais là plus rien ne marche et n'arrive plus à le configurer.



Pour ceux qui connaissent le TBS Mini il se programme via cordon USB ou directement via le bouton link qui se situe sur le module même.



Selon la notice on est censé pouvoir le programmer en 4 modes, pour ma part j'ai choisi le mode autodémarrage "autostart" pour mon hélico, je veux que cela fonctionne au plus simple via la voie des gaz et ainsi ne nécessite pas de voie supplémentaire pour déclencher le bruitage.



L'ampli est bien alimenté en 6V et connecté sur la première fiche en haut à gauche, le module TBS est bien raccordé au récepteur sur la voie 3 vien l'entrée PROP 1 et le contrôleur est bien raccordé sur la deuxième entrée PROP 1.



Et c'est là que ça se complique car lorsque j'applique la procédure pour programmer en mode autodémarrage aucun bip d'indication n'est émis, de ce fait je n'ai aucune indication sonore pour voir si la programmation marche ou pas et dans quel mode je suis (autostart etc.)

Idem via le logiciel de programmation TBS Flash et avec le cordon, le logiciel est en ANGLAIS JE NE COMPRENDS PAS VRAIMENT TOUT...et donc ne sait pas quoi renseigner sur les entrées PROP 1 input, Prop 1 type, canal etc etc................................



Voilà j'ai un module sympa mais...qui marche pas...



Auriez vous des idées? Des pistes?



Merci d'avance!





[aimé66 207]

bonjour,

tu peux eventuellement aller sur ce post et le relire (forums    techniques diverses     qui est satisfait du benedini sound pour helico   )

tu trouveras certainement une piste à suivre!

tu as changer de radio ! moi par ex avec ma graupner mx 22 le declenchement du benidini ne ce fait pas comme sur futaba . je te laisse relire le post  a ce propos.

Aimé

[Sx31 23]

Merci pour l'info Aimé je suis allé voir tes explications et je bloque sur le B2 si quelqu'un qui utilise FUTABA peux m'aiguiller ce serait top!!!



En effet, dans le desciptif d'Aimé il y a toute une procédure pour programmer le TX et j'ai besoin d'adapter cette procédure à min TX FUTABA FX40 et à mon RX FUTABA R6308SBT en mode A c'est à dire 8 voies (je ne me sert pas du S-Bus pour le moment).

Je comprends difficilement les histoires d'entrée 12, entrée 8, C1, inter de commande C1 et selection Cde 1 en basculant la manette des gaz du TX



Pour rappel voici ce qui est noté dans le descriptif:

 "a) On laisse les reglages helico identique pour la voie des gaz.

on connecte arosound:

b1) sur la notice, la voie prop1 qui sort de la carte son et qui doit aller vers la voie gaz 6 du RX.......Ce connecte sur une voie libre du RX ex :n°8.

b2) Sur le TX,dans reglage des organes de commande l'entré 12 on selectionne un inter pour coupure moteur. Ensuite sur l'entrée 8 on selectionne C1, puis dans les inter de commande sur C1 on selectionne Cde 1en basculant la manette des gaz du TX.

b3) sur la notice ,la voie Prop2 ce branchera sur une voie libre RX ex: 9 qui sera piloté par un inter dans le TX.



Voilà ainsi on a le resultat recherché et en plus la voie des gaz (ESC) ne passe plus par la carte son aerosound.( direct ESC ,RX)."

[aimé66 207]

bonjour ,effectivement pour futaba il semble que ce n'est pas la meme programation;

donc pour voir deja si le module fonctionne ce que je doute pas,

il faut :

 a) brancher la voie prop 1 qui sort de la carte vers une voie libre du rx ,ex la voie 8.

  ensuite il faut te pencher sur la notice de programmation de ton emetteur et apprendre comment programmer un inter pour couper et mettre en fonction la voie 8.( la je ne peux pas d'aider car je n'ai  jamais eu de futaba.)



Ensuite tu alimenteras fon module et ton tx et rx et cela doit fonctionner.



pour le ( sur le forum je pense que tu peux trouver de l'aide dans le sujet concernant les radios et reglages ,car je crois qu'ils sont nombreux en futaba.



si tu ne trouves pas tiens moi au courant de tes resultats, j'essayerai de trouver une notice de ta radio et on passera par tel pour finaliser tes reglages.



Aimé;

[Sx31 23]

Bonjour Aimé je vais essayer cela dès ce soir.



Je sais comment programmer l'inter qui reviendra à, si j'ai bien compris, mettre en service et hors service le module aerosound, je ne comprends pas en fait la voie supplémentaire que tu as attribué, à moins que ce soit pour jouer le son supplémentaire que tu veus déclencher comme les communications pilote peut être?



Du coup je me pose la question si je dois recopier les paramètres exactement tesl que les tiens  sur tes impressions écran et je ne comprends pas non plus comment le module son peut interpréter la course de ma commande de gaz et donc faire varier le son en conséquence puisque l'entrée n'est pas sur la voie des gaz?

C'est surtout cette partie là qui m'échappe et n'arrive pas à associer la voie 8 de mon RX à la voie des gaz pour que mon module émette le son d eturbine en accélération lorsque je pousse le manche.

De plus handicape supplémentaire, mon module n'émet aucun bip pour m'indiquer dans quel mode de programmation je suis alors que l'ampli est bien alimenté et les hauts parleurs (mêmes modèles que les tiens) sont bien branchés!...



Désolé de pas être très doué....la prog c'est ma bête noire...je me rattrape côté maquette heureusement

[Sx31 23]

Bon soir Aimé ci-joint la notice de ma radio, j'ai essayé ce que tu m'as noté et cela ne marche pas, à moins que le module soit défectueux ou plutôt l'ampli?



Est il possible de tester si ampli marche correctement avec autre chose que le module?



Merci!!!!

Notice FX40.pdf

[Sx31 23]

Bon ben après la précieuse aide d'Aimé66 et un renvoi du module chez BENEDINI qui a fait tous les teste et qui m'a confirmé que tout était correct, d'ailleurs sympas de leur part au passage car ils n'étaient pas obligé de le faire donc merci ça c'est du professionnelisme!!!



Donc après retour de chez benedini et quelques uns d emes cheveux que je me suis arraché car je ne comprenais plus et bien j'ai trouvé!!!! YOUPI!!!!!!



Le Lipo que j'utilisais pour le module était défaillant.........je pouvais toujours m'evertuer à essayer d'entendre le moindre son, il faut du 3S pour que ça envoie et là ben j'avais une tension inférieure au minimum requis pour le bon fonctionnement...



Merci le SMARTGUARD!!!! Bien pratique...bon pas eu la présence d'esprit de regarder du côté du LiPo avant..... :/

[jod30 11]

Bonjour,



Je sais que le sujet est vieux mais où peut on trouver des modules son de bonne qualité ?



Merci d'avance

[Paul 17]

J'ai une canard RC avec une lecteur de carte mémoire et une son mises dessus,  vous ne pouvais pas brancher une ampli et haut parleurs dessous ?.

[jod30 11]

Salut Paul et merci pour ton canard, je vais essayer de décoder 😉

[Paul 17]

Salut Jod, je emmenais au terrain pour le voies, ou si tu veut je poste une image,,

[jod30 11]

Salut Paul,



Ok pour le voir au terrain "dès que possible" et si tu veux m'envoyer une photo il n'y a pas de problème.



Merci à toi



[Paul 17]

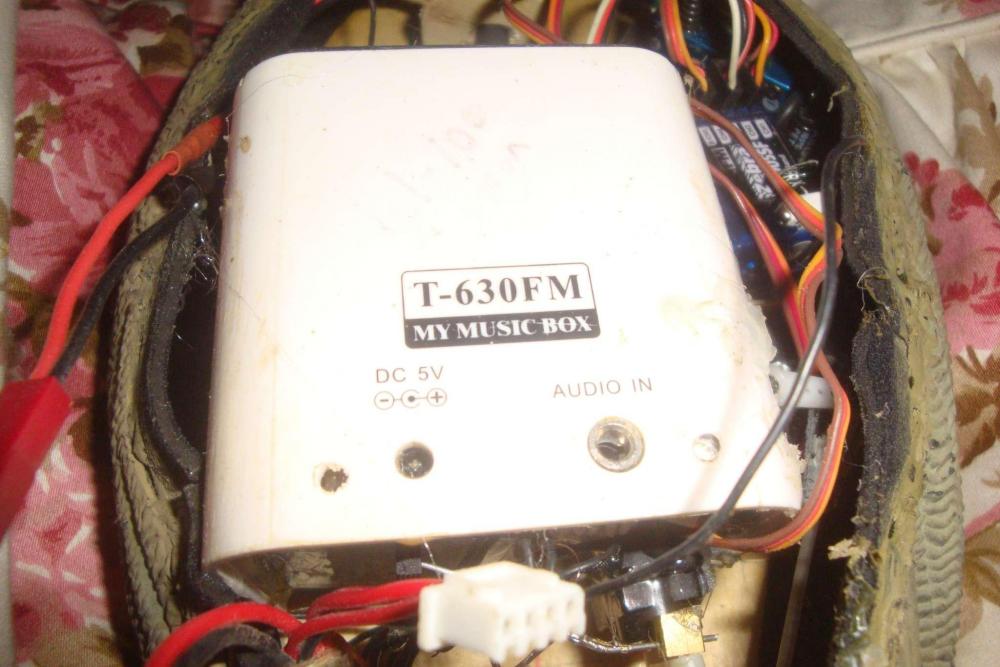

C'est ça, 7 cm x 7cm x 6cm,, https://www.bidorbuy.co.za/item/48637247/MP3_MUSIC_BOX_Music_Anywhere_Anytime_T630FM.html

[jod30 11]

Merci Paul, je vais regarder ça de plus prés et je te dirai.
