Alouette III vario 1/4 SPT5H

[papyboyington 37]

hello

Merci tanguy mais dans l'alouette on voit les pompes, j'avais pas le choix

je vais bientôt m'occuper du centrage

j'usqu'à maintenant j'ai mis le poids le plus en avant possible pour en mettre moins

les accus tous en Ni mH sont tout à l'avant du plancher ( 2*9000mA/h 6volts=1.5 kgs pour l'emcotec, 1*5000mA/h 7.2volts=0.6kg pour la turbine, et 1*2000mA/h 15volts=0.3kg pour les auxiliaires). En gros, par rapport à des LiPo je pense avoir déjà 1.5kgs de lest en moins à mettre, et à la lecture des avis sur le forum, il en faut du plomb!

J'ai fait les feux de position en plomb recouvert d'une feuille d'alu

le support de rétro extérieur est en tubes laiton dans lesquels j'ai coulé du plomb

la vitre du rétro est collée sur un support en plomb

mais je ne peux pas mettre le pilote devant le tableau de bord!

Ceci dit comme tu dis, il en manquera peut-être malgré les 2.4 kgs d'accus.

S'il y en a trop, je gratterai la peinture :laughing-rolling:

cordialement

Thierry

[artdeschoix 6]

Bonsoir ,

encore une fort belle réalisation avec nombre de détails ...

Félicitation ...

@+ René

[papyboyington 37]

Merci René

Je suis partagé entre le souci du détail et l'envie de la voir voler

Mais un pilote sans ceintures de sécurité, est-ce bien raisonnable???!!!

Tes réalisations ont l'air d'aplomb d'après les photos

Tu pilotes en 3D aussi?

Bonne journée

[papyboyington 37]

Bonjour

Me revoilà

Faute de voler, mon oiseau a quitté le sol............pendu à une ficelle!!

l'ébauche des feux de position et le siège pilote sont presque terminés.

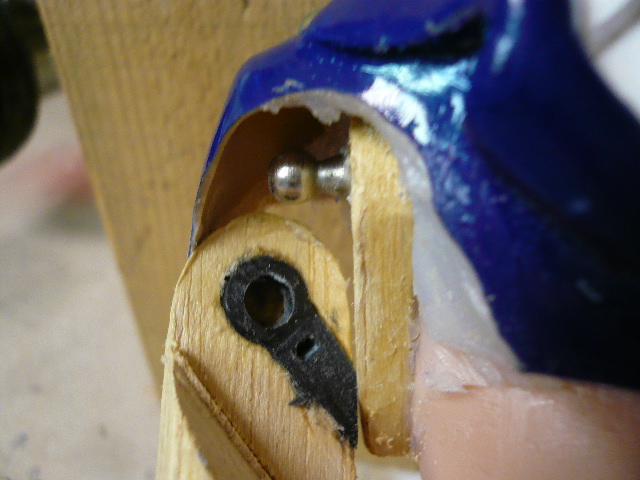

J'ai articulé les épaules de mon pilote, (je vous laisse deviner avec quoi!), c'est plus commode pour qu'il attrape le manche.

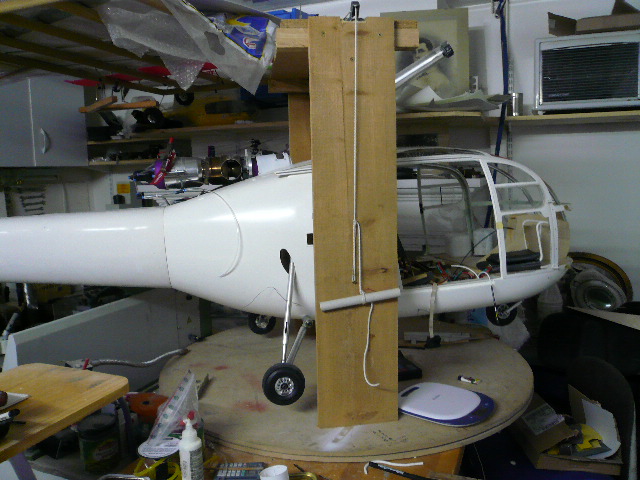

A Tanguy: Effectivement, l'engin à peu près équipé, pendu au portique sur la photo, a encore besoin d'1.3 kg dans le nez. (c'est mieux que deux verres :laughing-rolling: )

Le bilan de santé montre que le poids avec le plein va vraiment tourner autour des 25 kgs fatidiques! Je vais gratter un max de gelcoat le plus loin possible vers l'arrière.

A tous les moustachus: Pouvez-vous me dire quelles sont les tolérances maxis sur la verticalité de l'axe rotor avec et sans le plein pour l'équilibrage? Personnellement je serais tenté de peaufiner le centrage avec le mini de kéro, un peu centré en arrière avec le plein!! Que me conseillez-vous?

En y regardant de plus près, je crois que mon centrage ne changera pas avec ou sans le plein, mes réservoirs étant centrés sur l'axe rotor. Il n'y a que si je pompe dans la nourrice que je vais déplacer le centrage vers l'arrière (je crois avoir compris qu'il vaut mieux ne pas entamer la nourrice!) Je vais donc la centrer pile poil verticale avec les pleins, sauf si je recueille des avis défavorables!! Par contre, un réservoir va se vider avant l'autre, est-ce gênant d'avoir 1.5 kgs de moins à tribord momentanément, sachant que le centre de gravité des réservoirs est à 8 cm environ de l'axe rotor?

Merci à tous

[artdeschoix 6]

Bonsoir ,

bravo pour le pilote et ses bras articulés ...

Tu es plein d'imagination simple et efficace ...

Merci René

Je suis partagé entre le souci du détail et l'envie de la voir voler

Mais un pilote sans ceintures de sécurité, est-ce bien raisonnable???!!!

Tes réalisations ont l'air d'applomb d'après les photos

Tu pilotes en 3D aussi?

Bonne journée

Comme tout le monde , en cherchant à détailler un appareil , on recule le plaisir de le faire voler ...

Vu encore le temps , il fait beau deux voir trois jours par semaine donc le bricolage a encore sa place ...

Mes réalisations sont dans la moyenne mais j'ai beaucoup moins d'imagination que toi pour les détails ...

Néanmoins , j'ai plaisir à les réaliser ...

Question pilotage , je suis loin de la 3D , je dirais même que je ne suis pas très doué

Bonne continuation et @+ René

[papyboyington 37]

merci et à bientôt j'espère

[artdeschoix 6]

Re , Thierry ...

D'abord , il ne faut pas me remercier car il faut reconnaitre tes qualités ...

A bientôt , je ne manquerais pour rien au monde l'évolution de ton modèle ...

Dernière chose , c'est moi qui te remercie pour tout ce que tu m'apportes ...

Du rêve peut-être pour moi , certes , mais de fort belles réalisations de ta part...

@+ René

[papyboyington 37]

Bon d'accord René, disons que c'est gentil de me faire part de tes appréciations, je n'ai jamais eu aucun plaisir à réaliser quelquechose sans le faire partager. Alors quand, en plus, on m'attribue de l'originalité, je rajeunis de 20 ans :character-oldtimer:

Bonne soirée à tous

[papyboyington 37]

Recoucou

Juste pour le fun

je fouille dans ma boîte à m.... et je tombe sur le rotor de la pompe à essence à engrenages de ma 406 qui m'a lâché l'an dernier ( je désosse tout et je ne jette rien).

ça me rappelle quelquechose, je fouille dans mes photos d'alouette et.....

c'est exactement le bouton de manoeuvre des ceintures de sécurité: diamètre ok à peu près et 10 dents!! Un coup de meule pour l'épaisseur et ça devrait faire!

par contre j'en cherche une autre pour plus tard pour le passager,....... même neuve!! :laughing-rolling:

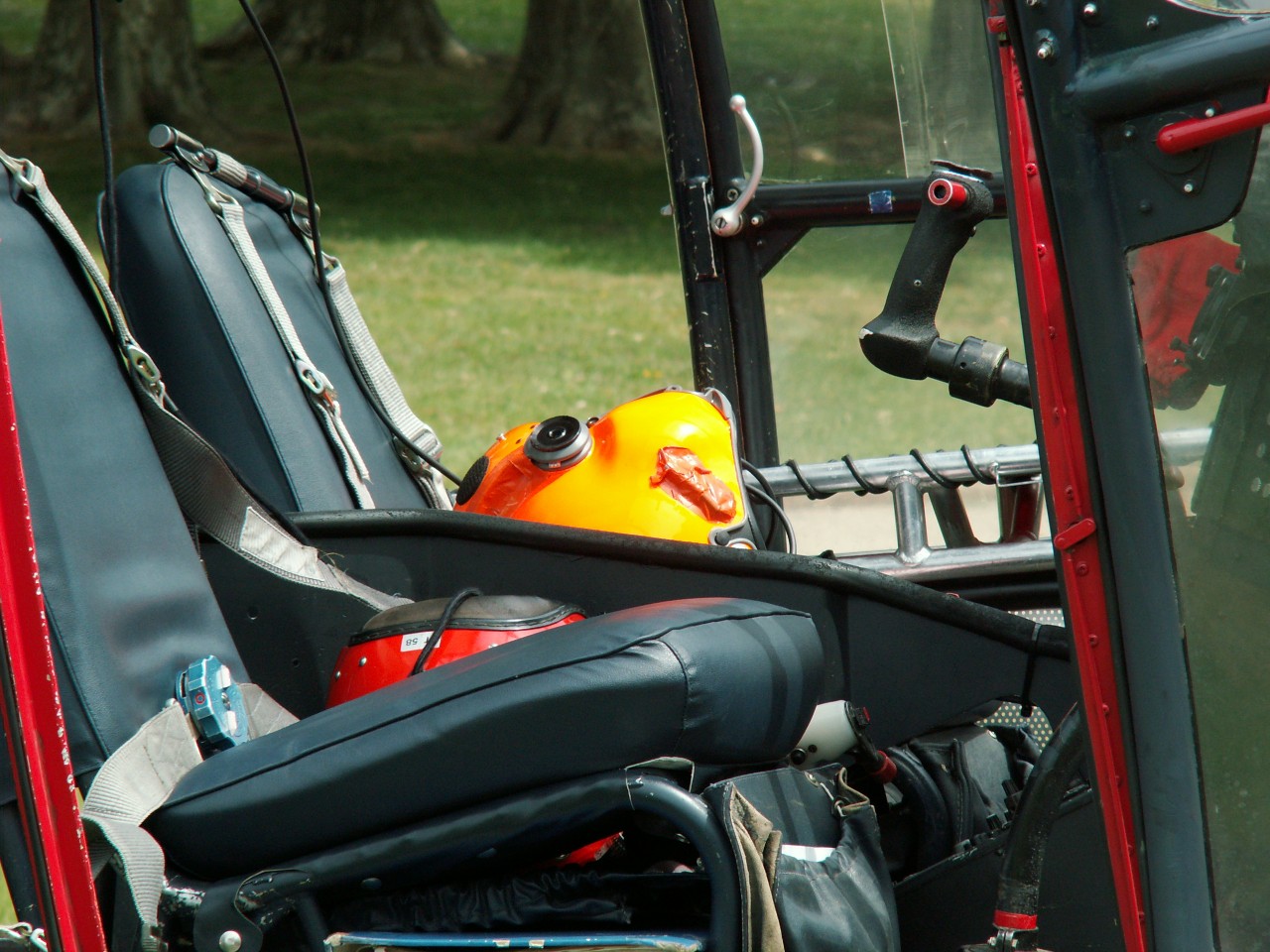

Si l'un de vous à une source pour la fixation basse du harnais sur le siège ou le plancher, faites voir svp, je n'ai pas trouvé ce détail!

merci d'avance et bonne soiréeceinture.pdf

Merci à Monsieur Balmain Olivier qui a eu la gentillesse de m'autoriser à utiliser ses photos pour la réalisation de mon projet.

[papyboyington 37]

Bonsoir les amis

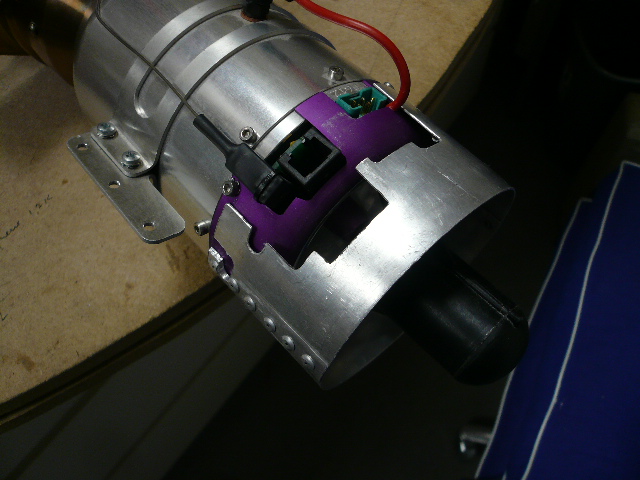

Aujourd'hui j'ai fignolé la sortie turbine. Ben c'est pas facile, j'ai voulu ne pas toucher aux vis d'origine. :think:

Bonne soirée, n'oubliez pas de me conseiller pour le centrage, merci.

[papyboyington 37]

Bonjour

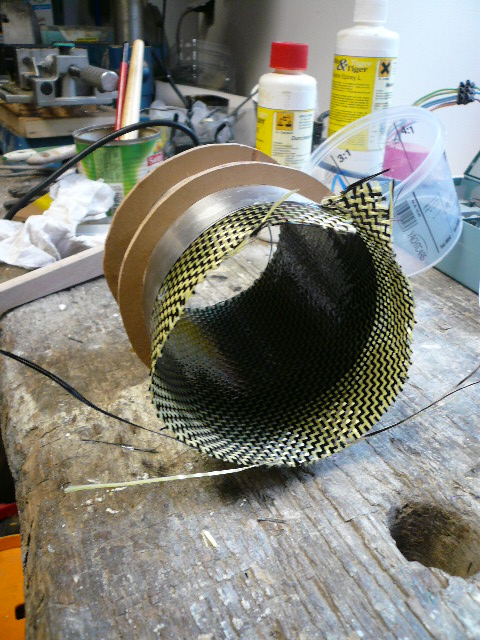

la turbine polymérise et papa noël est en avance!

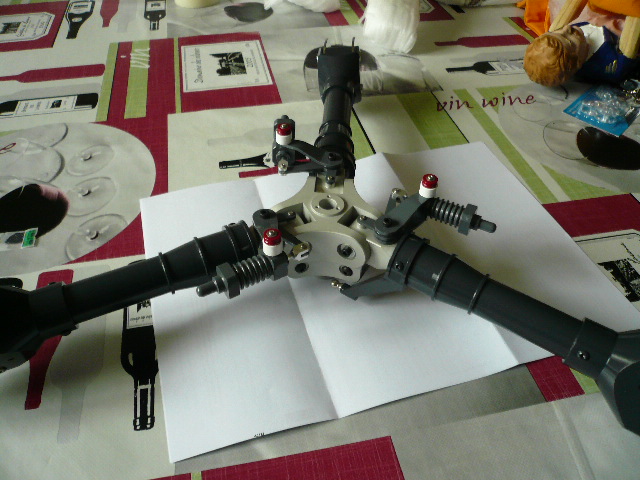

Avec ça, le diamètre rotor est de 2,66m! et c'est 2 kgs de lest!!

Faudra-t-il diminuer un peu la vitesse de rotation??

Bons vols à ceux qui ont du soleil

[jeyf 85]

roooh le pere noel a été genereux il a apporté un joli jouet

[papyboyington 37]

Bonsoir

Hello jeyf, ton écureuil me fait rêver avec les détails que tu as chiadés.

les sièges, les charnières, les palonniers!!!!!

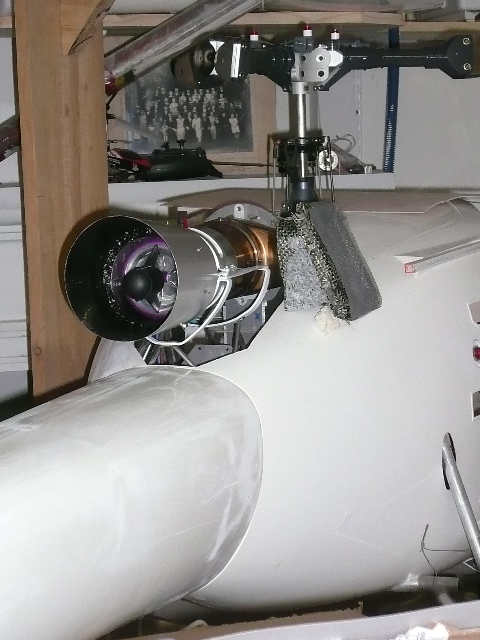

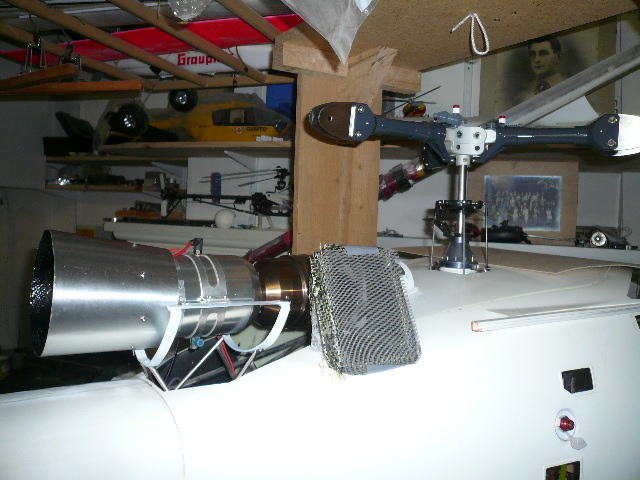

ci dessous la mise en place de la sortie turbine

on dirait un hélico!!

bonne soirée

[jeyf 85]

la tienne va etre aussi impressionante 2m66 ca impose en plus tu pofines pas mal de details génial l'idee de la tuyere pour camoufler l'entree d'air du turboprop!!!

[festina 375]

Bonjour Papyboyington,

Je n'habite pourtant pas très loin de chez toi et Papa Noël n'est pas passé chez moi ... pas de bol !!! :crying-blue:

Les détails avancent, c'est magnifique !

@+

Festina

[papyboyington 37]

Hello

Tu sais jeyf, c'est pas mon idée, c'est comme ça sur l'Alouette !

Festina: Le père noël a mis aussi une bouteille d'apéro!! Tu vois ce que je veux dire??

J'invite à l'apéro les forumeux qui sont à proximité de St Dizier. (maxi 5 à la fois :laughing-rolling: )

Bonne journée

[brassac laurent 0]

bonjour papyboyington

Ah la résine,ah la résine super

vivement que j'arrive a la retraite pour fait tous sa!!!!!!@+

[papyboyington 37]

Salut Laurent

Ne sois pas si pressé, la retraite c'est le tremplin pour le dernier décollage!!

Bonape et amitiés aux sanflorain(e)s

[Bluezoom 18]

Actuellement les maquettes ont le vent en poupe et c'est tant mieux vu les très belles réalisations comme celle là. J'espère avoir moi aussi le temps plus tard de passer de la semi maquette a des réalisations aussi poussées dans le détail.

Bravo à vous

Dominique

[papyboyington 37]

Hello

c'est gentil et ça m'encourage car j'ai l'impression que plus j'avance plus le but recule!!

Un détail en entraine un autre et on n'en sort pas.

Si encore c'est pas pour se piler au premier vol!! :angry-screaming:

Vous habitez une belle région! Je suis né à Mont de Marsan!

Vous avez attaqué le Mi24?

Bonne soirée

[Bluezoom 18]

Il n'y a pas de raison de le plier au premier vol si tu y va doucement. Le tout est de bien faire par étape pour tout vérifier. Je suis assez loin de Mont de Marsan, je suis sur la côte à la frontière du pays Basque. Ce n'est pas un Mil 24 que j'ai mais un Agusta 109 en semi maquette électrique. Le Mil, sur mon avatar, est un grandeur que j'ai photographier à la fête de l'hélico à Dax.

Bonne continuation pour ton projet.

Dominique

[festina 375]

Bonjour Papyboyington,

Merci pour l'invitation !

Aujourd'hui, je vais à la Ferté-Alais pour le meeting aérien. J'espère que la météo va tenir. C'est samedi, mais du coup je me suis levé plus tôt que la semaine pour y être ... je ferai la grasse-mat' demain ....

@+

Festina

[papyboyington 37]

Bonsoir

Je ne peux pas m'empêcher de faire partager mon ébauche de finition

Un vrai gamin!!

Bon week-end

[papyboyington 37]

Bonjour

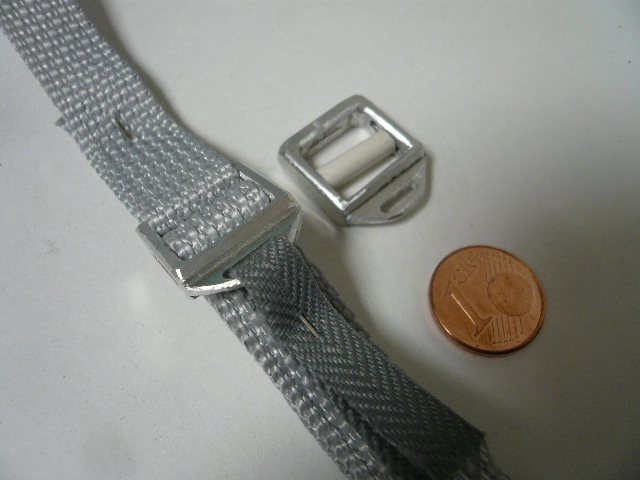

Un petit mot pour vous montrer le début de mes harnais!

Pfuihhh, c'est pas gros une boucle au 1/4!!

Ma prochaine alouette sera à l'échelle 1/2 :laughing-rolling:

bonne journée

[papyboyington 37]

Bonsoir à tous

Quand on est fou, on est fou!!

Voici le premier des huit accrochages de ceinture.

Le plus dur a été de trouver une méthode pour imiter à peu près l'aspect moulage de la pièce.

Une petite matrice en acier déforme l'alu, après ce n'est plus qu'une question de patience.

Très bonne soirée à tous
